《2025年点拨训练九年级物理上册苏科版》

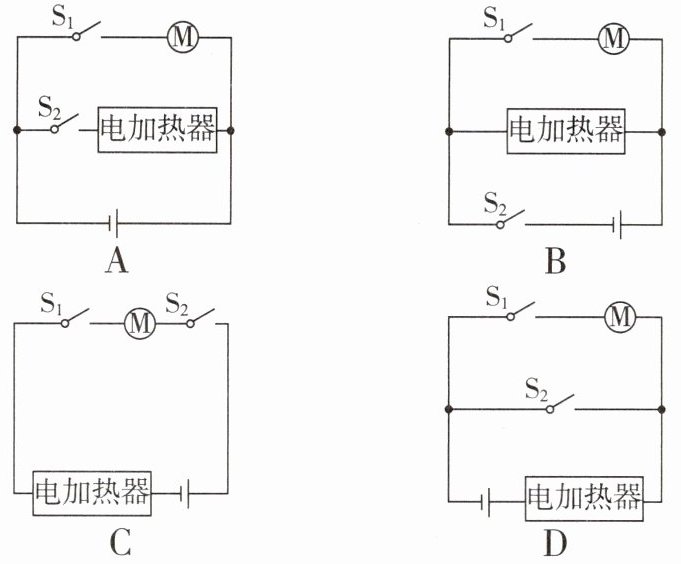

1. “浴霸”里的电加热器和换气扇能独立工作互不干扰,符合上述要求的电路是 (A)

答案： A

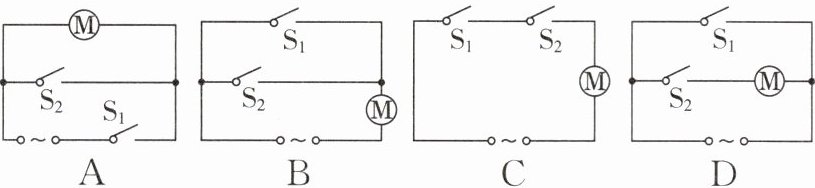

2. [2024·成都锦江区期中改编]为保障安全,某品牌榨汁机设置了双重开关——电源开关$S_{1}和安全开关S_{2}$。当杯体倒扣在主机上时,$S_{2}$自动闭合,此时再闭合$S_{1}$,电动机才能启动,开始榨汁。下列电路图符合上述要求的是 (C)

答案： C

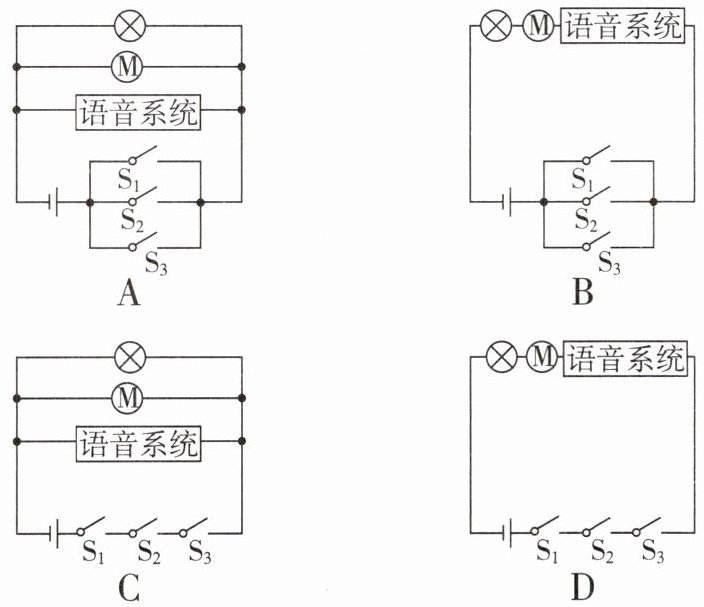

3. 小陶设计了一款带有照明灯的智能门禁系统,可以通过指纹$(S_{1})$、密码$(S_{2})$、人脸$(S_{3})$识别,并且只要一种识别成功,就可以使电动机工作而开门。开门时灯亮,并且语音系统发出“欢迎回家”的声音。语音系统和灯的工作互不影响,即使损坏也不影响开门,下列电路图符合上述要求的是 (A)

答案： A

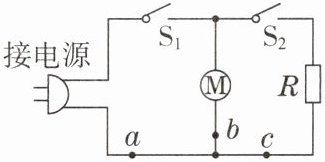

4. [2024·青海二模]如图是家中常用的取暖器的简化工作电路图。图中元件 M 是装有扇叶的电动机,元件 R 通电时会产生热。若只闭合开关$S_{1}$,取暖器____只送风(选填“只送风”“送热风”或“不送风”)。为了安全起见,取暖器一般都要安装一个倾倒开关 S,当取暖器倾倒时,整个电路断开,则倾倒开关 S 应安装在图中的____a(选填“a”“b”或“c”)处。

答案： 只送风；a

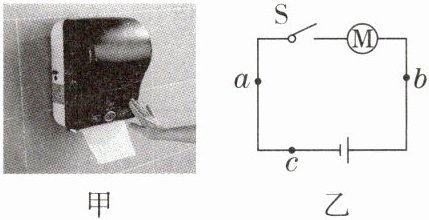

5. [2025·佛山期中改编]如图甲是小明家的智能纸巾盒,其内部电路图如图乙,用纸时需用手遮挡感应区,此时开关 S 闭合,电动机转动送纸。为了更加方便地知道该纸巾盒内部电池是否还有电,小明对电路进行改装,增加开关$S_{1}$和指示灯 L,开关$S_{1}$闭合时,指示灯发光但不出纸,纸巾盒开机并处于待机状态。则指示灯安装在____ab____(选填“ab”“ac”或“bc”)之间,开关$S_{1}$应该安装在____c____(选填“a”“b”或“c”)点。

答案： ab；c

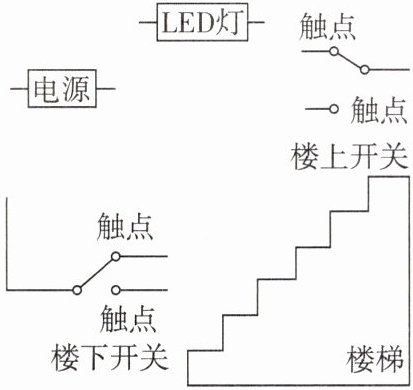

6. [2025·南京期末]如图所示,用两个单刀双掷开关等器材设计一个楼道灯电路,楼上开关和楼下开关都能控制 LED 灯,用笔画线代替导线完成电路。

答案：

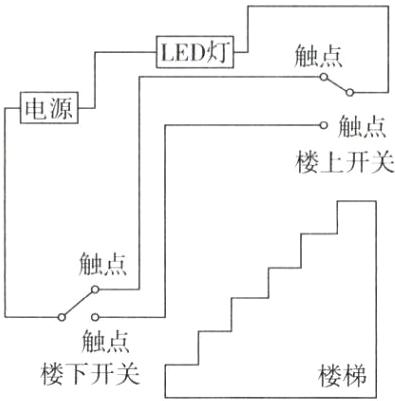

如图所示
