《2025年点拨训练九年级物理上册苏科版》

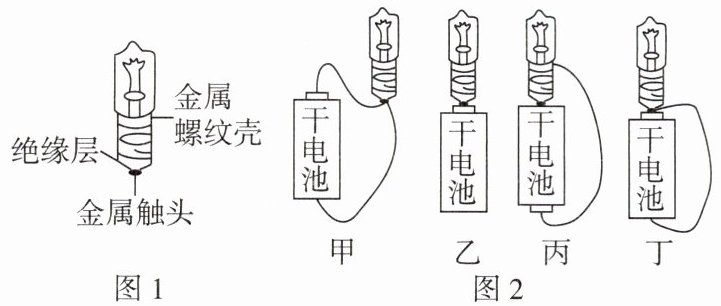

9. (教材习题改编)某小灯泡的结构如图1,按图2连接完好的该小灯泡,下列说法正确的是(C)

A. 甲中小灯泡亮
B. 乙中发生短路
C. 丙中小灯泡亮
D. 丁中小灯泡短路

答案： C

10. [2025·宿迁期中]如图所示,开关S闭合时,小灯泡$L_1、$$L_2$都不亮,用一段导线的两端接触a、b两点时,两小灯泡都不亮；接触b、c两点时,两小灯泡也不亮；接触c、d两点时,两小灯泡都亮。对此,下列判断可能的是 (C)

A. 小灯泡$L_1$断路
B. 小灯泡$L_2$断路
C. 开关S断路
D. 小灯泡$L_2$短路

答案： C

11. 如图所示,若断开开关$S_2,$闭合开关$S_1,$则电路是通路；若只闭合开关$S_2,$则电路是短路。

答案： 通;短

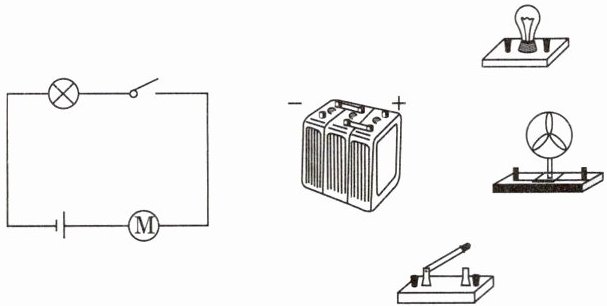

12. 请根据电路图连接实物图。

答案：
如图所示

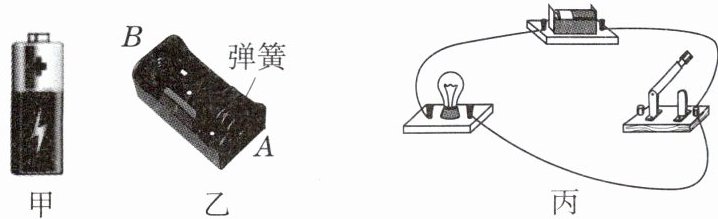

13. 小明想用刚学习的电路基本知识,连接一个电路。于是他找来一节干电池(图甲)、一个电池盒(图乙)、一个小灯泡、一个开关和若干导线,连接成了如图丙所示的电路。

(1)将图甲中的干电池正确装入图乙电池盒中,则电池的正极应接到电池盒的______(选填“A”或“B”)端。
(2)连接电路的过程中,开关应该______。
(3)另一名同学指出该电路连接有问题,请你帮助小明在图丙中将错误的导线打“×”,并用笔画线代替导线画出正确的连线。
(4)改正错误后,闭合开关前,小灯泡不发光,这时的电路是______；闭合开关后,小灯泡发光,这时的电路是______。(均选填“通路”“断路”或“短路”)

答案：

(1) B
(2) 断开
(3) 如图所示
(4) 断路;通路

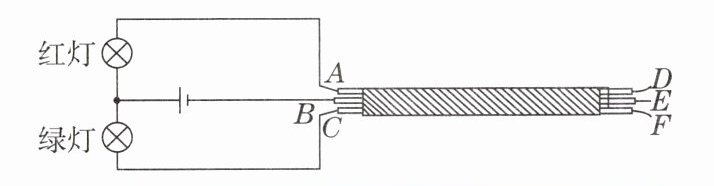

14. (科学推理)[2025·广州荔湾区期中]如图所示,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根导线的两端,可以用图示方法测试,其操作过程如下：用两个颜色不同的小灯泡接入电路,分别用导线连接D、E、F,通过观察现象,就可判断出所有导线的首尾。实验结果如表所示,请你判断,A和______E为一根导线；B和______F为一根导线。(均选填“D”“E”或“F”)

|实验序号|用导线连接|现象|
|----|----|----|
|1|D、E|全不亮|
|2|D、F|绿灯亮|
|3|E、F|红灯亮|

答案： E;F
