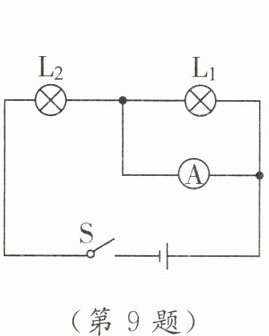

9. 如图所示,粗心的小强把电流表并联在了$L_1$的两端。此时如果闭合开关,一定会发生的是(A)
$A. L_1$不亮
$B. 电流表损坏$C. 电源短路
$D. L_2$的灯丝烧断

答案： A

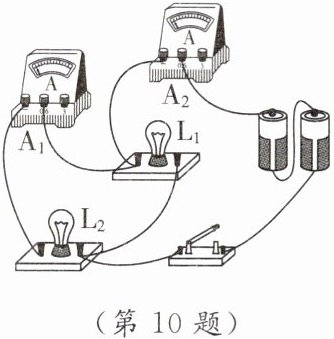

10. [2025·南京鼓楼区期中]关于如图所示的电路有以下判断$:①L_1$和$L_2$两灯泡串联$,②L_1$和$L_2$两灯泡并联,③电流表$A_1$测灯泡$L_1$的电流,④电流表$A_2$测电路中的总电流。其中正确的有(D)

A. ①③
B. ①④
C. ②③
D. ②④

答案： D

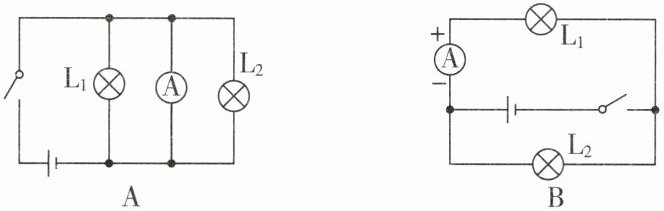

11. 观察下面两幅电路图。在图A中出现的错误是电流表直接连接在电源两端;在图B中出现的错误是电流表正、负接线柱接反了。

答案： 电流表直接连接在电源两端；电流表正、负接线柱接反了

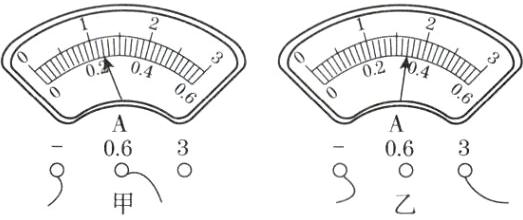

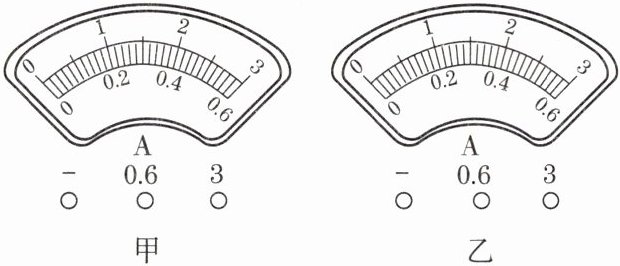

12. 甲、乙两只电流表的示数分别是0.24A和1.7A,请在图中把两只电流表测量所使用的量程及指针位置表示出来。

答案：
如图所示

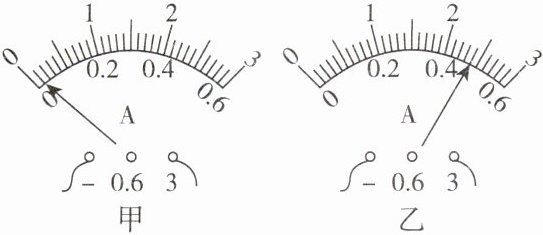

13. 某同学使用电流表测电流,已知测量前电流表表盘如图甲所示,将电流表接入电路中后观察到指针如图乙所示,此时电流表每一小格表示的电流值为0.1A,该电路中的实际电流值为2.3A。

答案： 0.1；2.3

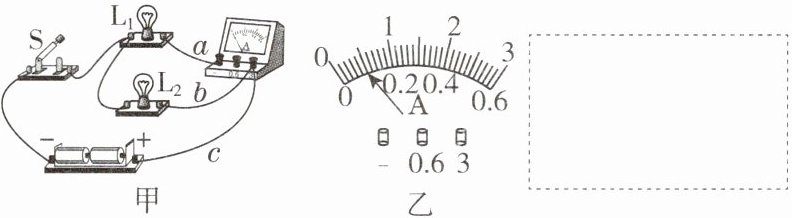

14. 如图甲所示是小明用电流表测量电流的实物图,请按要求作答:

(1)请在虚线框内画出对应的电路图。
(2)若在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知,在连接电路时,小明忘了____。
(3)图甲中电流表测量的是通过灯____(选填$“L_1”$或$“L_2”)$的电流,若电流表的示数如图乙所示,则电流表测出的电流是____A。
(4)如果要用电流表测通过$L_1$和$L_2$的总电流,且只允许移动一根导线,应将导线____(选填“a”“b”或“c”)的右端接在电流表的____(选填“3”“0.6”或“-”)接线柱上。

答案：

(1) 如图所示
(2) 断开开关
(3) $L_{1}$；0.5
(4) b；-

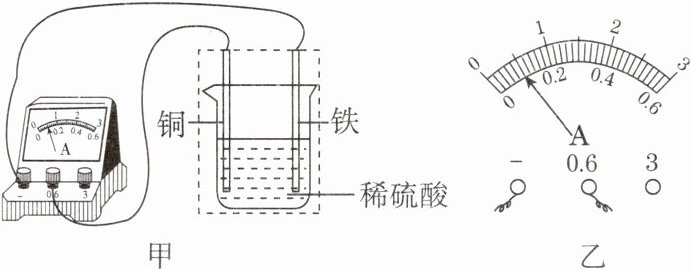

15. 如图甲所示,将铁片和铜片插入稀硫酸中,发现电流表指针发生偏转,此时指针位置如图乙所示,则电流大小为0.1A。装置中的虚线框部分相当于电路中的电源,铁片是电源的负极。在其他条件都不变时,将铁换成更活泼的金属X,产生了更大的电流,则金属X可能是锌(选填“锌”“银”或“铜”)。

答案： 0.1；负；锌
