《2025年点拨训练九年级物理上册苏科版》

1. [2024·常州期中]如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器的构造的说法中正确的是(C)

A. 滑片与金属杆之间是绝缘的
B. 瓷管与电阻丝之间能导电
C. 瓷管上缠绕的每一圈电阻丝之间应彼此绝缘
D. 电阻丝可以用铜丝作为材料

答案： C

2. 滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片,改变的是滑动变阻器接入电路中电阻丝的(C)
A. 材料
B. 横截面积
C. 长度
D. 电流方向

答案： C

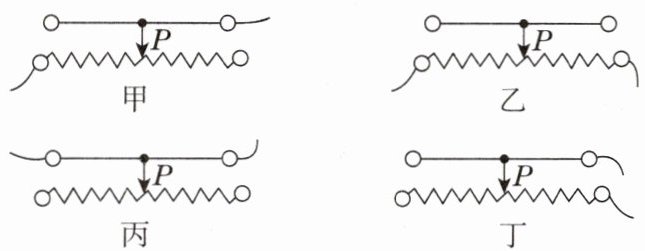

3. 如图所示是滑动变阻器不同的连接方法,滑片P都向左移动时,滑动变阻器接入电路的电阻值的改变情况分别是：甲：变小；乙：不变；丙：不变；丁：变大。(均选填“变大”“变小”或“不变”)

答案： 变小；不变；不变；变大

4. 若某滑动变阻器铭牌上标有“20Ω 1A”字样,表示这个滑动变阻器电阻的变化范围是0~20Ω,允许通过的最大电流是1A。已知该滑动变阻器的接线柱“一上一下”接入电路中,当滑片P移至中点时,接入电路的阻值R=10Ω。

答案： $0\sim20$；1；10

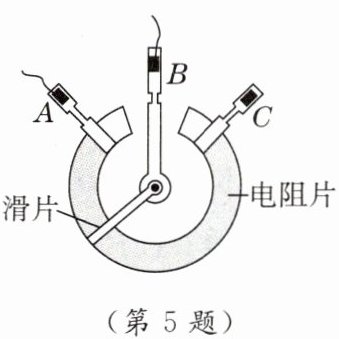

5. (教材素材题)电位器也是一种变阻器,如图所示是电位器的结构和连入电路的示意图,A、B、C是接线柱。当滑片向C端旋转时,接入电路的电阻(A)

A. 变大
B. 变小
C. 不变
D. 先变大后变小

答案： A

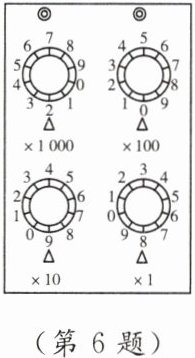

6. (教材习题改编)在滑动变阻器与电阻箱两种器材中,为了知道接入电路的具体电阻值,应选用电阻箱；如图所示,该电阻箱接入电路的电阻是2098Ω,该电阻箱的阻值变化范围为0~9999Ω。

答案： 电阻箱；2098；$0\sim9999$

7. 有两个滑动变阻器,它们分别标有“10Ω 5A”和“15Ω 2A”的字样,把它们串联在电路中,电路中允许通过的最大电流是(A)
A. 2A
B. 7A
C. 3A
D. 5A

答案： A

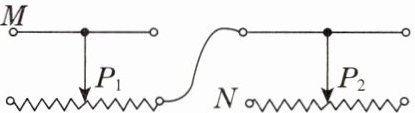

8. 如图所示,两个滑动变阻器相连,将M、N两个接线柱接入电路,为使这两个滑动变阻器接入电路的总电阻最大,两滑片的位置应为(C)

$A. P_1$和$P_2$都移至最右端
$B. P_1$和$P_2$都移至最左端
$C. P_1$移至最左端$,P_2$移至最右端
$D. P_1$移至最右端$,P_2$移至最左端

答案： C
