《2025年高考必刷小题高中物理人教版》

1. [江苏苏州2025届开学考](1)某同学用多用电表欧姆挡判断发光二极管的正负极.选用×100挡时,变换表笔与二极管两极的连接方式,发现电表指针均不偏转;选用______(填“×10”或“×1 k”)重新测试,指针仍不偏转;更换二极管极性后,发现指针偏转,此时与多用电表红色表笔相连的是二极管______(填“正极”或“负极”).

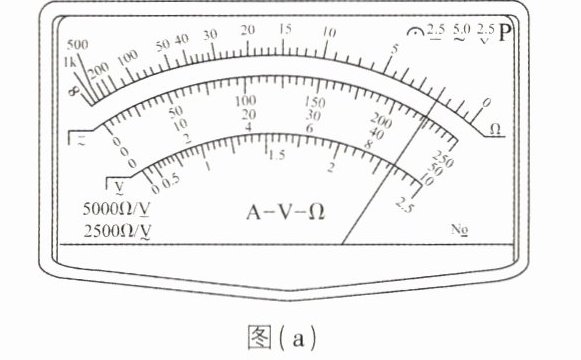

(2)某次选用多用电表量程为50 mA挡测量,指针如图(a)所示,则电流I = ______ mA;

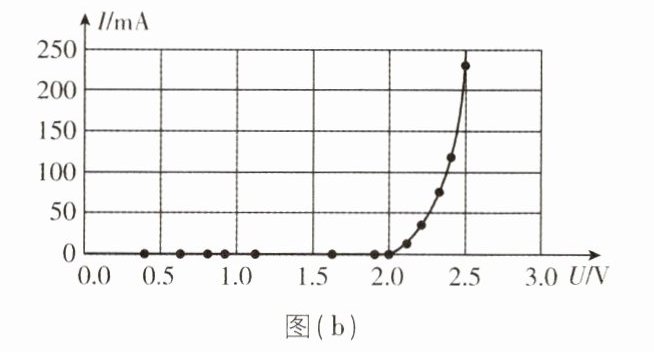

(3)根据测得数据,绘出伏安特性曲线如图(b)所示,说明该二极管是______元件(填“线性”或“非线性”).

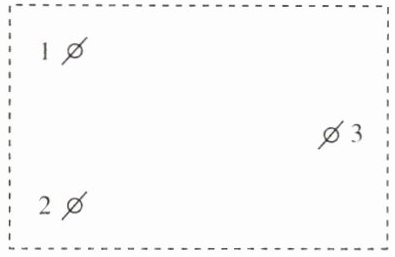

(4)该同学继续用多用电表测量黑箱内部结构,黑箱面板上有三个接线柱1、2和3,黑箱内有一个由四个阻值相同的电阻构成的电路.测得1、2接线柱之间的电阻为1 Ω,2、3接线柱之间的电阻为1.5 Ω.1、3接线柱之间的电阻为2.5 Ω,在虚线框中画出黑箱中的电阻连接方式.

答案：

(1)×1k 负极
(2)44.5
(3)非线性
(4)见解析 考查点 用多用电表测量二极管的正反向电阻、黑箱问题 【解析】
(1)指针未偏转，说明可能电阻过大，应换用×1 k 挡继续实验；根据“红进黑出”原则及二极管单向导电性可知与红色表笔相连的是二极管负极。
(2)多用电表量程为 50 mA，分度值为 1 mA，需要估读到 0.1 mA，电表的读数为 44.5 mA。
(3)根据图像可知，I 随 U 呈非线性变化，说明该二极管是非线性元件。

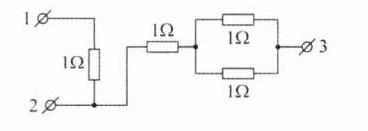

(4)根据已知 1、2 间电阻为 1.0 Ω，2、3 间电阻为 1.5 Ω，1、3 间电阻为 2.5 Ω，可画出电阻的连接方式如图所示。

2. [辽宁2024期中]小华在实验过程中,将不带电的电解电容器C、灵敏电流计G、定值电阻R₀、电源、单刀双掷开关S按照图1所示连接,检查无误之后,把开关拨到a位置,发现灵敏电流计G没有偏转.因此,小华使用多用电表检测电路故障,先对开关和导线以及各实验仪器的接线柱进行检查,均没有发现故障.接下来小华完成以下步骤:


(1)把开关拨到b位置,发现灵敏电流计G仍没有偏转.

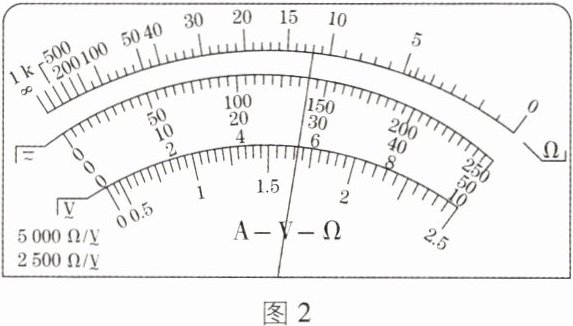

(2)把电阻R₀从电路中拆下,使用多用电表的欧姆挡测量其电阻,当欧姆挡选用“×1 k”的倍率进行测量时,发现指针的偏转角度过小,则需要换选______(填“×100”或“×10 k”)倍率的欧姆挡,并进行______(填“机械调零”或“欧姆调零”)后,再次进行测量.此时多用电表的指针如图2所示,测量结果为______Ω.
(3)把电解电容器C从电路中拆下,充分放电后,将多用电表的两只表笔分别与电解电容器的两个引脚相连,由于电解电容器引脚有“+”“-”之分,因此需要将多用电表______(填“红”或“黑”)表笔与电解电容器的“+”引脚相连.观察到表针从最左侧“∞”刻度处向右摆,然后从右摆向左,最后停在最左侧“∞”刻度处不动.
(4)将电源从电路中拆下,用多用电表电压挡进行测量,测得电压为3.0 V.
(5)基于以上现象,小华推测电路中出现故障的仪器是______(填“定值电阻R₀”“电容器C”“电源”或“灵敏电流计G”).

答案：
(2)×10 k 欧姆调零 1.2×10⁵
(3)黑
(5)灵敏电流计 G 考查点 用多用电表测量电学中的物理量 【解析】
(2)由多用电表表盘刻度的特点知，指针的偏转角度过小，说明电阻的阻值较大，因此应换更高倍率的挡位，应该选“×10 k”挡，每次换挡后，都需要进行欧姆调零；题图 2 中，指针指示的刻度值为“12”，又知倍率为“×10 k”，则电阻 R₀的测量结果为 1.2×10⁵ Ω。
(3)多用电表的黑表笔接内部电源的正极，因此黑表笔应与电解电容器的“+”引脚相连。
(5)结合上述步骤中的实验操作和实验现象可知，定值电阻 R₀、电容器 C 和电源均正常，则电路中出现故障的仪器可能是灵敏电流计 G。
