《2025年高考必刷小题高中物理人教版》

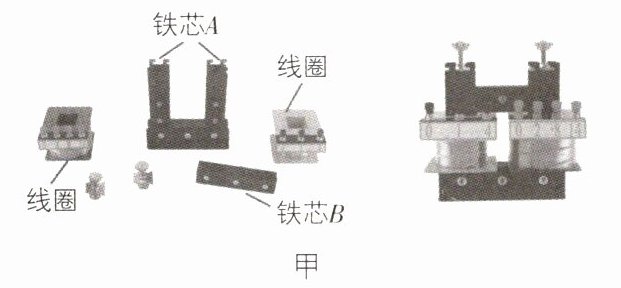

1. 在“探究变压器线圈两端的电压与匝数的关系”实验中，某同学采用了如图甲所示的可拆式变压器进行研究，图中各接线柱对应的数字表示倍率为“×100”的匝数.

(1) 对于实验过程，下列说法正确的有____.
A. 为便于探究，应该采用控制变量法
B. 变压器的原线圈接低压交流电，测量副线圈电压时应当用多用电表的“直流电压挡”
C. 使用多用电表测电压时，先用最大量程挡试测，再选用适当的挡位进行测量
D. 因为实验所用电压较低，通电时可用手接触裸露的导线、接线柱等检查电路

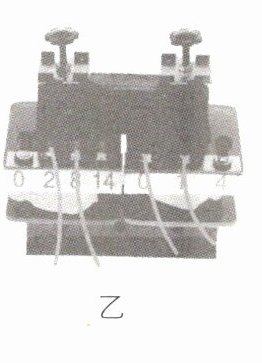

(2) 该同学正确组装变压器后，把12.0 V的学生交流电源接到原线圈“2”“8”接线柱，副线圈接“0”“1”接线柱，如图乙所示，在确认电路连接无误的情况下，接在副线圈两端的交流电压表的实际读数可能是____.

A. 0 B. 5.8 V C. 2.0 V D. 1.5 V
(3) 实验时，该同学听到变压器内部有轻微的“嗡嗡”声，他做出如下猜想，正确的是____.
A. “嗡嗡”声来自交变电流在线圈中产生变化磁场时发出的
B. “嗡嗡”声来自副线圈中电流流动的声音
C. 交变电流的磁场对铁芯有吸、斥作用，使铁芯振动发声
D. 若去掉铁芯，“嗡嗡”声马上消失，也能完成“探究变压器线圈两端的电压与匝数的关系”实验

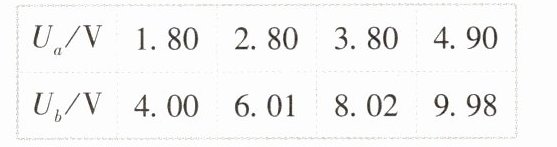

(4) 某次实验中，用匝数$n_{a}=400$匝和$n_{b}=800$匝的线圈实验，测量的数据如下表所示，下列说法中正确的是____.

A. 原线圈的匝数为$n_{a}$，用较粗导线绕制
B. 副线圈的匝数为$n_{a}$，用较细导线绕制
C. 原线圈的匝数为$n_{b}$，用较细导线绕制
D. 副线圈的匝数为$n_{b}$，用较粗导线绕制
(5) 现将原、副线圈套在铁芯A的两臂上，原线圈与正弦交流电源相连，由于实验疏忽，未将铁芯B安装在铁芯A上形成闭合铁芯，用理想电压表测得副线圈电压为1 V；若将该电源与副线圈相连，测得原线圈电压为64 V，则该交流电源的电压有效值____.
A. 大于8 V B. 等于8 V C. 小于8 V D. 等于4 V

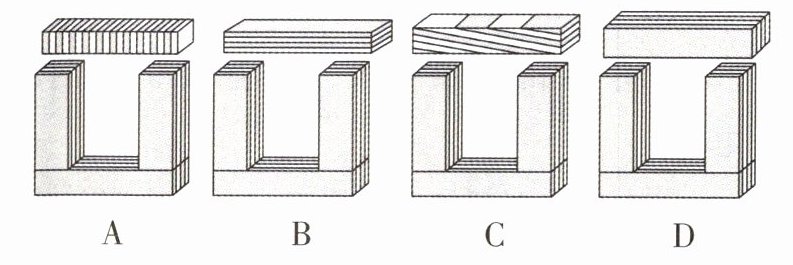

(6) 为了减小能量传递过程中的损失，铁芯是由相互绝缘的硅钢片平行叠成. 作为横档的铁芯Q的硅钢片应按照下列哪种方法设计____.

A. B. C. D.

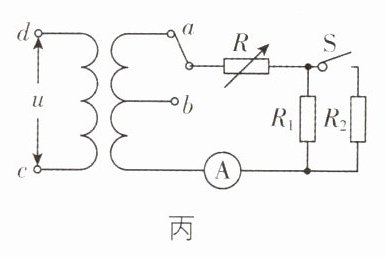

(7) 如图丙所示，b端是一理想变压器副线圈中心抽头，开始时单刀双掷开关置于a端，开关S断开. 原线圈c、d两端加正弦交流电，下列说法正确的是____.

A. 将可变电阻R调大，则R两端电压变小
B. 闭合开关S，则$R_{1}$两端电压变小
C. 当单刀双掷开关由a拨向b时，副线圈中电流的频率变小
D. 当单刀双掷开关由a拨向b时，原线圈的输入功率变大

答案：
(1)AC
(2)D
(3)C
(4)C
(5)A
(6)D
(7)B
