《2025年高考必刷小题高中物理人教版》

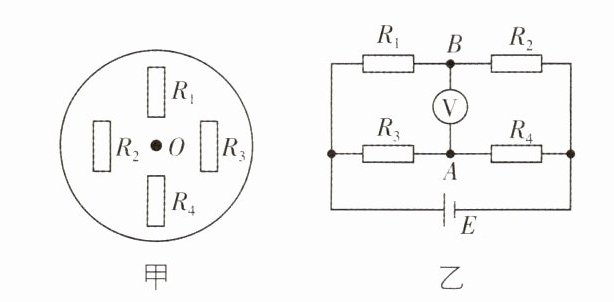

6. [河南湘豫名校2024模拟](多选)一种压力传感器如图甲所示，四个完全相同的贴片电阻$R_{1}$、$R_{2}$、$R_{3}$、$R_{4}$被固定在一个圆形薄片上，在压力作用下，四个贴片电阻发生形变，其阻值会因形变而变大. 将这四个电阻连成如图乙所示的电路，A、B之间的电压表(可看作理想电压表)读数发生变化，可以反映出压力的情况. 已知电压表零刻度在表盘中央，无电压时，电压表的指针指零，若A点的电势高于B点的电势，电压表的指针向右偏，反之向左偏，不考虑电源内阻. 则下列说法正确的是 （ ）

A. 如果压力仅使$R_{1}$发生形变，则指针向右偏
B. 如果压力仅使$R_{2}$发生形变，则指针向右偏
C. 如果压力仅使$R_{3}$发生形变，则指针向左偏
D. 如果压力仅使$R_{4}$发生形变，则指针向左偏 [img id=9]

答案： AC

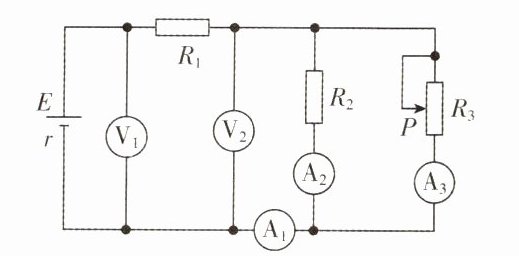

7. [山东济宁2025届期中](多选)如图所示，在滑动变阻器的滑片P向下端滑动过程中，理想电压表$V_{1}$、$V_{2}$的示数变化量的绝对值分别为$\Delta U_{1}$、$\Delta U_{2}$，理想电流表$A_{1}$、$A_{2}$、$A_{3}$示数变化量的绝对值分别为$\Delta I_{1}$、$\Delta I_{2}$、$\Delta I_{3}$，下列说法正确的是 （ ）

A. 电压表$V_{1}$示数增大，电流表$A_{1}$示数增大
B. 电压表$V_{2}$示数减小，电流表$A_{3}$示数增大
C. $\Delta I_{1}=\Delta I_{3}-\Delta I_{2}$
D. $\frac{\Delta U_{1}}{\Delta I_{1}}＞\frac{\Delta U_{2}}{\Delta I_{1}}$ [img id=10]

答案： BC

8. [陕西渭南2025届期中]如图是“测量电源的电动势和内阻”实验的电路图. 在实验中，闭合开关后，小明发现无论怎么移动滑动变阻器的滑片，电压表都有示数且不变，电流表始终没有示数. 为查找故障，在其他连接不变的情况下，他将电压表连接a位置的导线端分别试触b、c、d三个位置，发现试触b、c时，电压表有示数，试触d时，电压表没有示数. 若电路中仅有一处故障，则 （ ）

A. 导线ab断路
B. 滑动变阻器短路
C. 导线cd短路
D. 导线cd断路 [img id=11]

答案： D

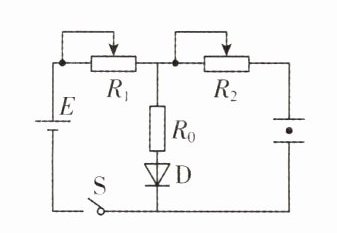

9. [江苏盐城中学2025届阶段考]在如图所示的电路中，$R_{0}$是定值电阻，$R_{1}$、$R_{2}$是滑动变阻器，D为理想二极管. 电源的电动势为E，内阻为r，接通开关S，质量为m的带电油滴恰能静止在水平放置的两金属板间. 若只改变其中的一个条件，下列说法正确的是 （ ）

A. 将$R_{1}$的滑片向右移动，油滴将向下运动
B. 将$R_{2}$的滑片向右移动，油滴将向下运动
C. 断开开关S，将有电子自下而上通过理想二极管D
D. 增大金属板两板间的距离，油滴将加速向上运动 [img id=12]

答案： C

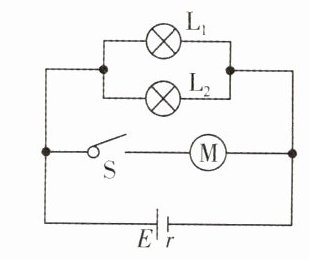

10. [北京海淀2025届期中]汽车蓄电池供电的简化电路如图所示. 当汽车启动时，开关S闭合，启动系统的电动机工作，车灯亮度会有明显变化；当汽车启动之后，开关S断开，启动系统的电动机停止工作，车灯亮度恢复正常. 则汽车启动时 （ ）

A. 电源的效率减小
B. 电源的效率增大
C. 电动机的输出功率等于电源输出功率减去两灯的功率
D. 车灯一定变亮 [img id=13]

答案： A
