探究3 自感电动势的大小及自感系数

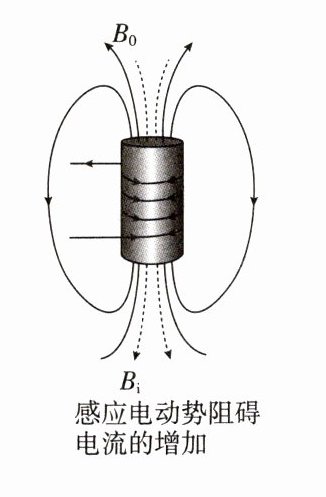

仔细观察下列图片，认真参与“师生互动”。

前面我们分析了自感电动势的方向，那么自感电动势的大小与电流的变化有什么关系呢？

师生互动
活动1:自感电动势也是感应电动势，设线圈的匝数为n，穿过线圈的磁通量为Φ，试写出自感电动势E的表达式。
______________________________
活动2:实验表明，电流激发的磁场的强弱正比于电流的强弱，则自感电动势的大小与电流的变化有什么关系？
______________________________
活动3:如果用L表示上式的系数，写成等式，试分析L的大小可能与什么有关。
______________________________

答案： 活动1:提示:根据法拉第电磁感应定律，自感电动势$E = n\frac{\Delta\varPhi}{\Delta t}$。活动2:提示:磁场的强弱正比于电流的强弱，所以磁通量的变化正比于电流的变化，由此可知自感电动势正比于电流的变化率，即$E\propto\frac{\Delta I}{\Delta t}$。活动3:提示:利用$L$将上述关系写成等式，即$E = L\frac{\Delta I}{\Delta t}$，又因为$E = n\frac{\Delta\varPhi}{\Delta t}$，所以$n\varPhi = LI$，$L=\frac{nBS}{I}$，由此式可知，$L$与线圈的匝数$(n)$、大小和形状$(S)$及是否有铁芯（影响$B$的大小）等有关。

实践提升

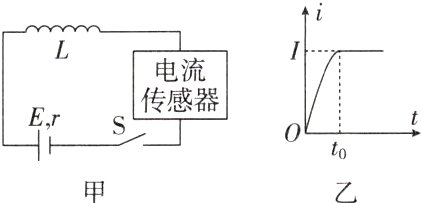

例3（多选）用电流传感器研究自感现象的电路如图甲所示，线圈L中未插入铁芯，直流电阻为R。闭合开关S，传感器记录了电路中电流i随时间t变化的关系图像，如图乙所示，$t_{0}$时刻电路中电流达到稳定值I。下列说法中正确的是（ ）

A. $t = t_{0}$时刻，线圈中自感电动势最大
B. $t = 0$时刻，线圈中自感电动势最大
C. 若将铁芯插入线圈，上述过程中电路中电流达到稳定值经历的时间小于$t_{0}$
D. 若将铁芯插入线圈，上述过程中电路中电流达到稳定值经历的时间大于$t_{0}$
[实践探究]（1）自感电动势大小的公式是什么？
______________________________
（2）本题自感电动势与电流的方向有什么关系？
______________________________

答案： [规范解答]　根据$E = L\frac{\Delta i}{\Delta t}$，$i - t$图像斜率越大，线圈中自感电动势越大，则$t = 0$时刻，线圈中自感电动势最大，故A错误，B正确；若将铁芯插入线圈，线圈自感系数增大，根据$E = L\frac{\Delta i}{\Delta t}$，相同情况下自感电动势增大，电流增大减缓，而电路中电流的稳定值$I$大小不变，所以上述过程中电路中电流达到稳定值经历的时间大于$t_0$，故C错误，故D正确。[答案]　BD
@@
(1)提示:$E = L\frac{\Delta i}{\Delta t}$。
(2)提示:相反。
