《2025年金版教程高中新课程创新导学案高中物理选择性必修第二册人教版》

探究3 电子束的磁偏转 洛伦兹力的应用
仔细观察下列图片，认真参与“师生互动”。



师生互动
活动1:带电粒子在磁场中运动时，受到洛伦兹力的作用，运动方向会变化吗？
______________________________

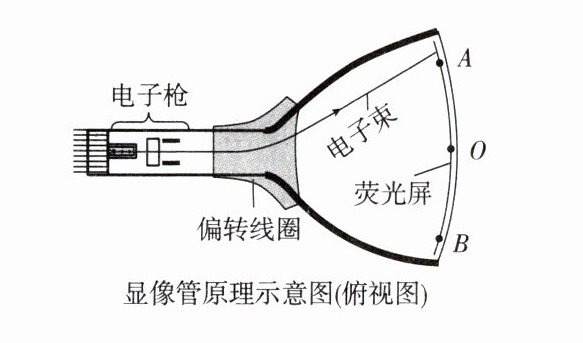

活动2:显像管电视机中就应用了电子束磁偏转的原理。如图所示，没有磁场时电子束打在荧光屏正中的O点。要使电子束在水平方向偏离中心，打在荧光屏上的A点，偏转线圈的磁场应沿什么方向？
______________________________
活动3:要使电子束打在B点，磁场应沿什么方向？
______________________________
活动4:要使电子束打在荧光屏上的位置由B点逐渐向A点移动，偏转磁场应该怎样变化？
______________________________

答案： 活动1:提示:因为洛伦兹力的方向与粒子的运动速度方向垂直,所以带电粒子在磁场中运动时,会发生偏转。活动2:提示:要使电子束打在A点,洛伦兹力方向应沿纸面指向A点一侧,由左手定则知磁场方向应垂直纸面向外。活动3:提示:同理可知,要使电子束打在B点,磁场方向应垂直纸面向里。活动4:提示:电子束打在荧光屏上的位置越靠近O,洛伦兹力越小,磁感应强度越小,结合活动2、3可知,要使电子束打在荧光屏上的位置由B点逐渐向A点移动,偏转磁场应先垂直纸面向里且逐渐减弱,后垂直纸面向外且逐渐增强。
