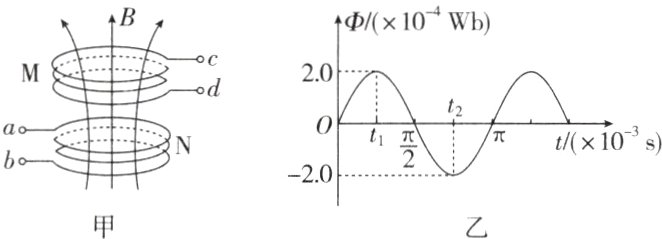

[变式训练2]（多选）无线充电原理图如图甲所示，M为匝数n = 50、电阻r = 1.0 Ω的线圈，N为送电线圈。当送电线圈N接交变电流，并将c、d两端短接后，在M线圈内产生了与线圈平面垂直的磁场，其磁通量$\varPhi$随时间t变化的规律如图乙所示。

关于通过M线圈的电荷量，下列判断正确的是（ ）
A. 在0～$t_{1}$内，为$1×10^{-2}$ C
B. 在0～$\frac{\pi}{2}×10^{-3}$ s内，为$2×10^{-2}$ C
C. 在$t_{1}$～$t_{2}$内，为$2×10^{-2}$ C
D. 在$t_{1}$～$t_{2}$内，为0 [名师点拨]见答案册P220

答案： AC　[在$0～t_1$内，通过M线圈的电荷量为$q_1=n\frac{\Delta\varPhi_1}{r}=50\times\frac{2.0\times10^{-4}}{1.0}\text{ C}=1\times10^{-2}\text{ C}$，A正确；在$0～\frac{\pi}{2}\times10^{-3}\text{ s}$内，通过M线圈的电荷量为$q_2=n\frac{\Delta\varPhi_2}{r}=50\times\frac{0 - 0}{1.0}\text{ C}=0$，B错误；在$t_1～t_2$内，通过M线圈的电荷量为$q_3=n\frac{\Delta\varPhi_3}{r}=50\times\frac{4.0\times10^{-4}}{1.0}\text{ C}=2\times10^{-2}\text{ C}$，故C正确，D错误。[名师点拨] 根据$q=n\frac{\Delta\varPhi}{R + r}$计算电荷量时，应注意区分初、末磁通量的正负；由于电流方向可能变化，所以初、末磁通量相等时，$q = 0$。

实践提升

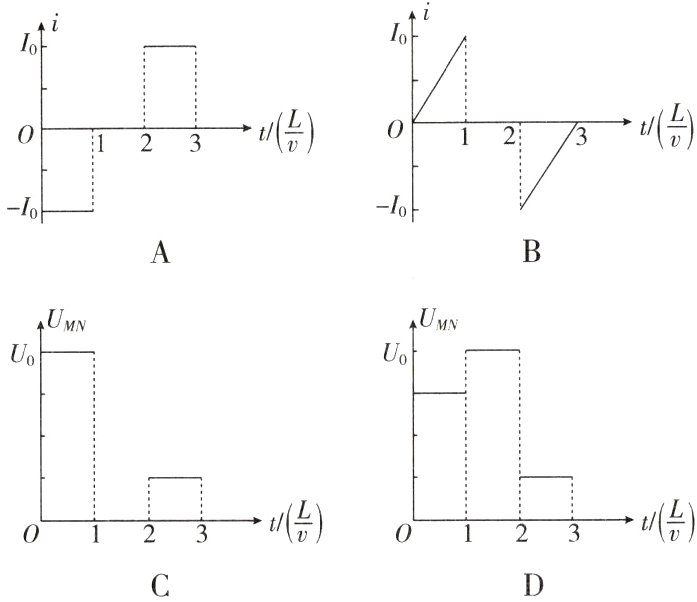

例3 (多选)如图所示，有一宽为2L的匀强磁场区域，磁场方向垂直于纸面向里。现有一边长为L、粗细均匀的正方形金属线框MNPQ，以恒定速度v穿过磁场区域。在运动过程中，金属线框MN边始终与磁场区域边界平行，取MN边刚进入磁场时为计时起点，规定顺时针方向为电流正方向，则在下列选项中，能正确反映线框中感应电流i以及M、N两点间电势差$U_{MN}$随时间变化规律的是 ( )
　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　

答案： 探究3
实践提升
例3　[规范解答]　取MN边刚进入磁场时为计时起点，则线框进入磁场区域的过程，即0~$\frac{L}{v}$时间内，由楞次定律可知，电流方向为逆时针方向，且M点电势比N点高，感应电动势大小和感应电流大小分别为$E = BLv$，$i=\frac{E}{R}=\frac{BLv}{R}$，M、N两点间电势差为$U_{MN}=i\cdot\frac{3R}{4}=\frac{3BLv}{4}$；线框完全进入磁场区域至恰要出磁场区域的过程，即$\frac{L}{v}$~$\frac{2L}{v}$时间内，线框内磁通量未变化，所以感应电流为零，MN边切割磁感线，结合右手定则、法拉第电磁感应定律等规律知，M、N两点间电势差为$U_{MN}=BLv$；线框出磁场区域的过程，即$\frac{2L}{v}$~$\frac{3L}{v}$时间内，由楞次定律可知电流方向为顺时针方向，且M点电势比N点高，感应电动势大小和感应电流大小分别为$E = BLv$，$i=\frac{E}{R}=\frac{BLv}{R}$，M、N两点间电势差为$U_{MN}=i\cdot\frac{R}{4}=\frac{BLv}{4}$。故选A、D。
[答案]　AD
