1.判一判
　(1)输电线上电功率的损失，与输电线的电阻成正比，与输电电流的平方成正比。　　　　(　　　)
　(2)减少输电损耗可通过减小输电线的电阻和降低输电电流来实现。　　　　　　　　　(　　　)
　(3)使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压。　　　　(　　　)
　(4)现在世界各国普遍采用一个电厂与一批用户“一对一”的供电方式。　　　　　　　　(　　　)

答案： 提示：
(1)√
(2)√
(3)√
(4)×

2.想一想

　如图为一高压危险标志，随着电压
　的增加，用电危险性也会跟着增
　加,为什么要高压输电？
　______________________________

答案： 提示：输电功率$P = UI$，在输送功率一定的情况下，提高输电电压，可减小输电电流，从而减少输电线上的功率损失（$P_{损}=I^{2}R_{线}$）。

探究 电能的输送
仔细观察下列图片，认真参与“师生互动”。
　　　

师生互动

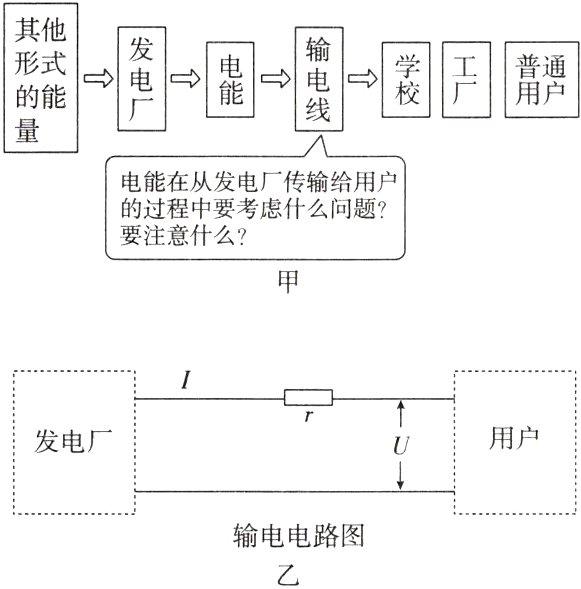

活动1:如图甲，为了合理地利用自然资源，发电厂一般离用户很远，需要远距离传输电能。输送电能的基本要求应该是什么？
　　　______________________________
活动2:远距离输电时，线路很长，所以线路电阻很大，考虑输送电能的基本要求，会出现什么损失？
　　　______________________________
活动3:如图乙，设输电线电阻为r，流过的电流为I，试写出上述损失的表达式。
活动4:由表达式可知，有哪些途径能减少输电损耗?
　______________________________
活动5:通过计算输电线路损耗的功率，你认为哪个途径对于降低输电线路的损耗更有效？
　______________________________
活动6:对于如图乙所示的输电电路，怎样计算用户消耗的功率？
　______________________________
活动7:在用户的用电功率一定的前提下，图乙电路中怎样才能减小输电电流?
　______________________________
活动8:发电厂的输出电压一般不是非常高，用户得到的电压一般必须保持在220V或380V，结合活动7的结论，从发电厂到用户的输电线路应该是怎样的？
　______________________________

答案： 活动1:提示:
(1)保证供电线路可靠地工作,故障少。
(2)保证电能的质量——电压和频率稳定。
(3)输电线路建造和运行费用低,电能损耗少。活动2:提示:由于输电线长,电阻大,当电流通过输电线时,产生热量Q,损失一部分电能,同时损失一部分电压。活动3:提示:功率损失$P_{损}=I^{2}r$,电压损失$\Delta U = Ir$。活动4:提示:由表达式$P_{损}=I^{2}r、\Delta U = Ir$可知,要减少功率损失和电压损失,有两个途径:
(1)减小输电线的电阻。因为输电距离一定,由$R = \rho\frac{l}{S}$知,只能采用电阻率小的材料或增加导线的横截面积。
(2)减小输电线中的电流。活动5:提示:根据$P_{损}=I^{2}r$,输电电流I一定时,电阻r减小为原来的$\frac{1}{n}$,$P_{损}$也减小为原来的$\frac{1}{n}$;电阻r一定时,电流I减小为原来的$\frac{1}{n}$,$P_{损}$则减小为原来的$\frac{1}{n^{2}}$,可见减小输电电流效果更好。活动6:提示:$P_{用}=UI$。活动7:提示:保证$P_{用}=UI$不变,要减小输电电流I,应该提高输电电压。活动8:提示:为了提高输电电压,从发电厂输出的电压必须经过升压变压器升压,然后在用户端经过降压变压器降到所需的电压。
