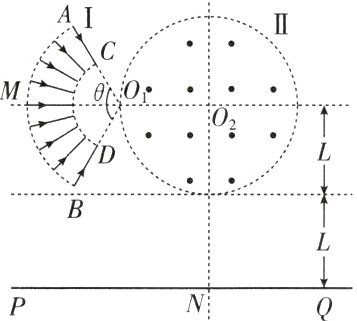

[变式训练1] “太空粒子探测器”由加速、偏转和收集三部分组成，其原理可简化为如图所示。辐射状的加速电场区域Ⅰ边界为两个同心平行扇形弧面，$O_{1}$为圆心，圆心角$\theta$为120°，外圆弧面AB与内圆弧面CD的电势差为$U_{0}$，M为外圆弧的中点。在紧靠$O_{1}$右侧有一圆形匀强磁场区域Ⅱ，圆心为$O_{2}$，半径为L，磁场方向垂直于纸面向外且磁感应强度大小为$B = \sqrt{\frac{2mU_{0}}{qL^{2}}}$，在磁场区域下方相距L处有一足够长的收集板PNQ。已知$MO_{1}O_{2}$和PNQ为两条平行线，且与$O_{2}N$连线垂直。假设太空中散布着质量为m、电荷量为q的带正电粒子，它们能均匀地吸附到AB弧面上，经电场从静止开始加速，然后从$O_{1}$进入磁场，并最终到达PNQ板被收集。忽略一切万有引力和粒子之间的作用力。
　　　　　
(1)求粒子经电场加速后，进入磁场时的速度v的大小；
(2)求从M点出发的粒子在磁场中运动的半径R；
(3)假设所有粒子从AB弧面同时出发，则最先到达收集板的是从哪一点出发的粒子？求出该粒子从$O_{1}$至收集板的时间。[名师点拨]见答案册P215

答案：
答案
(1)$\sqrt{\frac{2qU_{0}}{m}}$
(2)L
(3)A点 $\frac{(9 + \pi)L}{6}\sqrt{\frac{m}{2qU_{0}}}$
解析
(1)带电粒子在电场中加速的过程，根据动能定理有：$qU_{0}=\frac{1}{2}mv^{2}-0$
解得：$v=\sqrt{\frac{2qU_{0}}{m}}$。
(2)从M点出发的粒子到达O₁点后水平进入磁场，在磁场中做匀速圆周运动，根据牛顿第二定律有：$qvB = m\frac{v^{2}}{R}$
解得：$R = L$。
(3)所有从AB弧面同时出发的粒子，同时到达O₁点，在磁场中运动的速度大小相等，做匀速圆周运动的半径均为L，则所有粒子在磁场中的入射点、出射点、轨迹圆心与O₂的连线均构成菱形，即它们经过磁场偏转后都从磁场边界垂直于PNQ射出，最终到达PNQ板被收集，轨迹如图所示。

从各个粒子的运动轨迹可以看出，轨迹1的长度最小，所以从A点出发的粒子运动的时间最短，最先到达收集板；根据图形以及几何知识可知，该粒子在磁场中偏转了30°，所以在磁场中运动的时间为：$t_{1}=\frac{30^{\circ}}{360^{\circ}}T=\frac{1}{12}\cdot\frac{2\pi m}{qB}=\frac{\pi L}{6}\sqrt{\frac{m}{2qU_{0}}}$
出磁场后匀速运动的时间为：$t_{2}=\frac{L+\frac{L}{2}}{v}=\frac{3L}{2v}=\frac{3L}{2}\sqrt{\frac{m}{2qU_{0}}}$
该粒子从O₁至收集板的时间为：$t = t_{1}+t_{2}=\frac{(9 + \pi)L}{6}\sqrt{\frac{m}{2qU_{0}}}$。
