《2025年金版教程高中新课程创新导学案高中物理选择性必修第二册人教版》

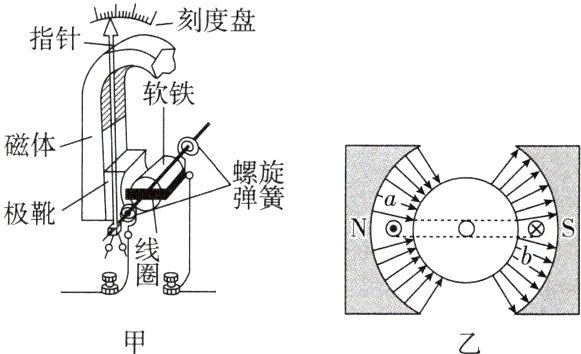

例3(多选)实验室经常使用的电流表是磁电式电流表。这种电流表的构造如图甲所示。蹄形磁体和铁芯间的磁场是均匀辐向分布的。若线圈中通以如图乙所示的电流，则下列说法中正确的是　　　　　　　　　　　　　　　　　　(　　　)
　　
　　
A.在量程内指针转至任一角度，线圈平面都跟磁感线平行
B.线圈转动时，螺旋弹簧被扭动,阻碍线圈转动
　　
C.当线圈在如图乙所示的位置时,b端受到的安培力方向向上
　　
D.更换较“硬”的螺旋弹簧，可以增大电流表的灵敏度
　　
[实践探究](1)怎么判断线圈的转动方向？______________________________
　　(2)电流表的灵敏度是指什么？
______________________________

答案： [规范解答] 由于磁场辐向分布,且线圈与铁芯共轴,故线圈平面总是与磁感线平行,A正确。通有电流时,线圈在安培力的作用下转动,从而使螺旋弹簧发生形变,螺旋弹簧因为形变而产生阻碍线圈转动的力,故B正确。当线圈在如图乙所示的位置时,由左手定则知,b端受到的安培力方向向下,故C错误。电流变化相同时,安培力变化相同,螺旋弹簧的弹力变化相同,螺旋弹簧较“硬”时,形变量的变化较小,灵敏度较小,故D错误。[答案] AB
@@
(1)提示:可以根据磁场方向和电流方向用左手定则判断。
(2)提示:电流变化一定值时指针偏转角度的变化大小。

[变式训练3]　(多选)磁电式电流表内的磁体和铁芯之间有均匀辐向分布的磁场，下列关于磁电式电流表的说法正确的是　　　　　　(　　　)
　
A.该磁场的磁感应强度的大小处处相等，方向相同
　
B.该磁场的磁感应强度的方向处处相同，大小不等
　
C.该磁场穿过线圈的磁通量始终为零
　
D.该电流表的刻度是均匀的

答案： [变式训练3] CD [磁电式电流表内的磁体和铁芯之间均匀辐向分布的磁场,使线圈平面始终与磁感线平行,故该磁场穿过线圈的磁通量始终为零,C正确。该磁场中距轴线等距离处的磁感应强度的大小都相等,但方向不同,由F = IlB可知,安培力大小只与电流大小有关,且成正比,所以电流表的刻度均匀,故A、B错误,D正确。
