实践提升

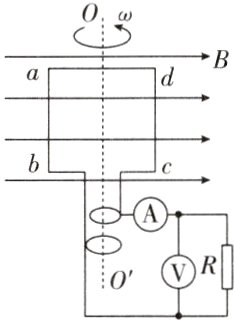

例2 如图所示，匀强磁场的磁感应强度B = $\frac{\sqrt{2}}{\pi}$ T，边长L = 10 cm的正方形线圈abcd共100匝，线圈总电阻r = 1 Ω，线圈绕垂直于磁感线的轴OO'匀速转动，角速度ω = 2π rad/s，外电路电阻R = 4 Ω。求：
　　（1）转动过程中线圈中感应电动势的最大值；
　　（2）从图示位置（线圈平面与磁感线平行）开始计时，感应电动势的瞬时值表达式；
　　（3）由图示位置转过$\frac{1}{6}$ s时，电路中电流的瞬时值。
　　
[实践探究]求电流瞬时值的思路是什么？______________________________
　　　　　　　　　　　　　

[规范解答]　____________________________

答案： [实践探究]提示:先求出感应电动势的瞬时值，再根据闭合电路欧姆定律求解。
[规范解答]
(1)设转动过程中线圈中感应电动势的最大值为Eₘ，
则Eₘ = NBL²ω = 100×$\frac{\sqrt{2}}{π}$×0.1²×2π V = 2$\sqrt{2}$ V。
(2)从图示位置开始计时，感应电动势的瞬时值表达式为e = Eₘcosωt = 2$\sqrt{2}$cos(2πt) V。
(3)从图示位置转过$\frac{1}{6}$ s时，感应电动势的瞬时值e = 2$\sqrt{2}$cos(2π×$\frac{1}{6}$) V = $\sqrt{2}$ V。
则此时电路中电流的瞬时值为i = $\frac{e}{R + r}$ = $\frac{\sqrt{2}}{5}$ A。
[答案]
(1)2$\sqrt{2}$ V
(2)e = 2$\sqrt{2}$cos(2πt) V
(3)$\frac{\sqrt{2}}{5}$ A

[变式训练2]（多选）某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图像如图所示。由图中信息可以判断 （ ）
　　　　　　　
A. 在A和C时刻线圈处于中性面位置
B. 在B和D时刻穿过线圈的磁通量为零
C. 从A到D线圈转过的角度为$\frac{3\pi}{2}$
D. 从B到D穿过线圈的磁通量先减小后增大

答案： CD [由图可知，在O、B、D时刻感应电流为零，所以这些时刻线圈恰好在中性面位置，穿过线圈的磁通量最大；在A、C时刻感应电流最大，线圈处于和中性面垂直的位置，这两个时刻穿过线圈的磁通量为零；从A到D，线圈旋转$\frac{3}{4}$周，转过的角度为$\frac{3π}{2}$；从B到D，电流先增大后减小，则穿过线圈的磁通量先减小后增大。故A、B错误，C、D正确。]
