实践提升
例3 质谱仪中有一个速度选择器，其作用是只有某种速度的带电粒子才能通过该选择器，这些粒子在速度选择器中做的是匀速直线运动。如图是一个速度选择器的示意图；在一对平行金属板间，匀强电场和匀强磁场相互垂直，电场强度E = 1×10³ V/m，磁感应强度B = 1×10⁻² T，一束相同的带正电粒子沿PQ直线以不同的水平速度v从P孔进入，其中具有某一特定速度的粒子能沿直线PQ从Q孔射出，不计粒子重力，根据以上信息，下列说法正确的是 （ ）


A.若粒子的速度v = 0.5×10⁵ m/s，则粒子将向上极板偏转
B.若粒子的速度v = 1.5×10⁵ m/s，则粒子将向下极板偏转
C.若要使入射速度v = 2.0×10⁵ m/s的粒子可以做直线运动，则在保持磁感应强度B不变的条件下，可适当增加电场强度E的大小
D.若入射的是电子，并要使其做直线运动，则电子应从Q孔入射，且速度满足v = 1.0×10⁵ m/s
[实践探究]速度选择器的原理是什么？
______________________________

答案： [规范解答] 当带电粒子沿PQ做匀速直线运动时,设速度为$v_0$,满足$qE = qv_0B$,解得$v_0=\frac{E}{B}=1.0×10^5\ m/s$,若粒子的速度为$v = 0.5×10^5\ m/s$,则$qE＞qvB$,粒子带正电,受到的静电力向下,洛伦兹力向上,则粒子将向下极板偏转,同理可知,若粒子的速度为$v = 1.5×10^5\ m/s$,则向上极板偏转,A、B错误;若要使入射速度$v = 2.0×10^5\ m/s$的粒子可以做直线运动,则在保持磁感应强度B不变的条件下,可适当增加电场强度E的大小,使粒子所受静电力大小等于洛伦兹力大小,C正确;若电子从Q孔入射,受到的静电力与洛伦兹力均向上,无法沿直线PQ运动,D错误。[答案] C
@@提示:当带电粒子所受静电力与洛伦兹力平衡时,粒子沿直线运动。

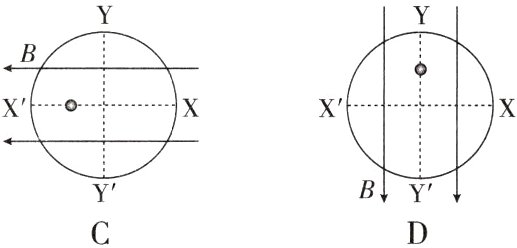

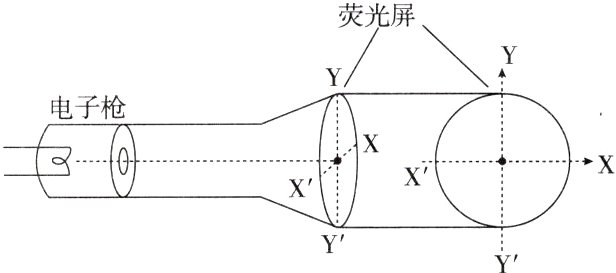

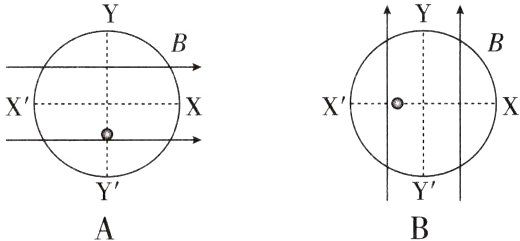

[变式训练3 - 1] 如图所示，在探究洛伦兹力方向实验中，阴极射线管电子枪发出的电子打在荧光屏正中央形成一个亮斑。通过匀强磁场改变荧光屏上亮斑的位置，来判断洛伦兹力的方向。从正前方观察，下列磁场方向和对应亮斑的位置正确的是 （ ）

答案： A [未加磁场时,亮斑位置应在荧光屏正中央。根据左手定则,可知施加沿X'X方向的磁场,电子受到沿YY'方向的洛伦兹力,A正确;根据左手定则,可知施加沿Y'Y方向的磁场,电子受到沿X'X方向的洛伦兹力,B错误;根据左手定则,可知施加沿XX'方向的磁场,电子受到沿Y'Y方向的洛伦兹力,C错误;根据左手定则,可知施加沿YY'方向的磁场,电子受到沿XX'方向的洛伦兹力,D错误。]

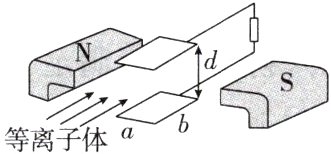

[变式训练3 - 2] 磁流体发电的原理如图所示。将一束速度为v的等离子体垂直于磁场方向喷入磁感应强度为B的匀强磁场中，在相距为d、宽为a、长为b的两平行金属板间便产生电压。如果把上、下板和电阻R连接，上、下板就是一个直流电源的两极。若稳定时等离子体在两板间均匀分布，电阻率为ρ，忽略边缘效应，下列判断正确的是 （ ）


A.上板为正极，R中电流I = $\frac{Bdvab}{Rab + \rho d}$
B.上板为负极，R中电流I = $\frac{Bvad^{2}}{Rad + \rho b}$
C.下板为正极，R中电流I = $\frac{Bdvab}{Rab + \rho d}$
D.下板为负极，R中电流I = $\frac{Bvad^{2}}{Rad + \rho b}$

答案： C [等离子体是由大量正、负离子组成的气体状物质,根据左手定则可知,正离子受到的洛伦兹力向下,在下板积累,负离子受到的洛伦兹力向上,在上板积累,所以下板为正极,上板为负极;电路断路时,路端电压等于电源电动势,当磁流体发电机达到稳定状态时,极板间的离子受力平衡,有$qvB = q\frac{E}{d}$,可得电动势$E = Bdv$,R接入电路时,根据闭合电路欧姆定律,R中电流$I=\frac{E}{R + r}$,而电源内阻$r=\rho\frac{l}{S}=\frac{\rho d}{ab}$,联立得$I=\frac{Bdvab}{Rab+\rho d}$。故C正确。]
