例1 某小组的同学做“探究影响感应电流方向的因素”实验。

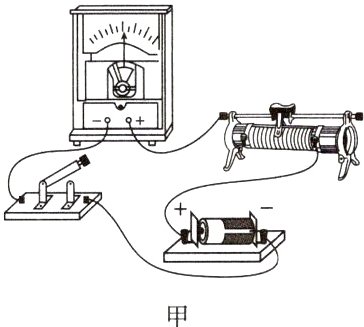

(1)首先按图甲所示方式连接电路，闭合开关后，发现电流计指针向右偏转;然后改变电源正负极方向，闭合开关后，发现电流计指针向左偏转。进行上述实验的目的是:________________________。
　　　　　　
(2)接下来用图乙所示的装置做实验。某次实验中在条形磁体插入螺线管的过程中，观察到电流计指针向右偏转，说明螺线管中的电流方向(从上往下看)是沿________(选填“顺时针”或“逆时针”)方向。
　　　　　　　　　　　　　
(3)本次操作需要记录的量有:______________。
(4)为了得出感应电流方向与磁通量变化的普遍规律，接下来还需要进行的操作是:__________。
[实践探究](1)磁场变化的情况应从哪些角度分析？
(2)为了得出普遍规律，应如何设计实验方案?

答案：
(1)判断电流计指针偏转方向与电流方向的关系
(2)逆时针
(3)感应电流的方向、磁体磁场的方向、磁通量增大减小的情况
(4)将磁体N极向下拔出螺线管、将磁体S极向下插入螺线管、将磁体S极向下拔出螺线管,并记录、分析实验现象
@@
(1)提示:磁场的方向和磁通量的增大减小情况。
(2)提示:使实验条件尽可能多样化。

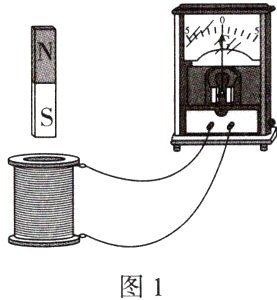

[变式训练1] 某同学利用如图1所示实验装置来完成“探究影响感应电流方向的因素”的实验。

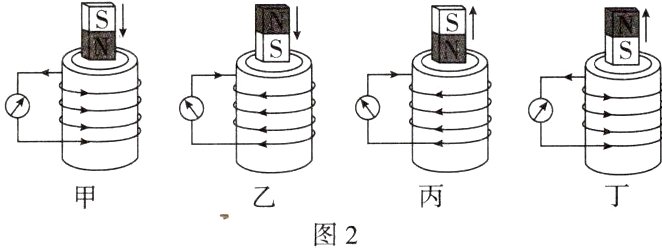

(1)实验记录:如图2是该同学记录的实验现象，分析感应电流方向与磁通量变化的关系时，为什么必须分析感应电流磁场的方向:______。
　　　　　　　
　　

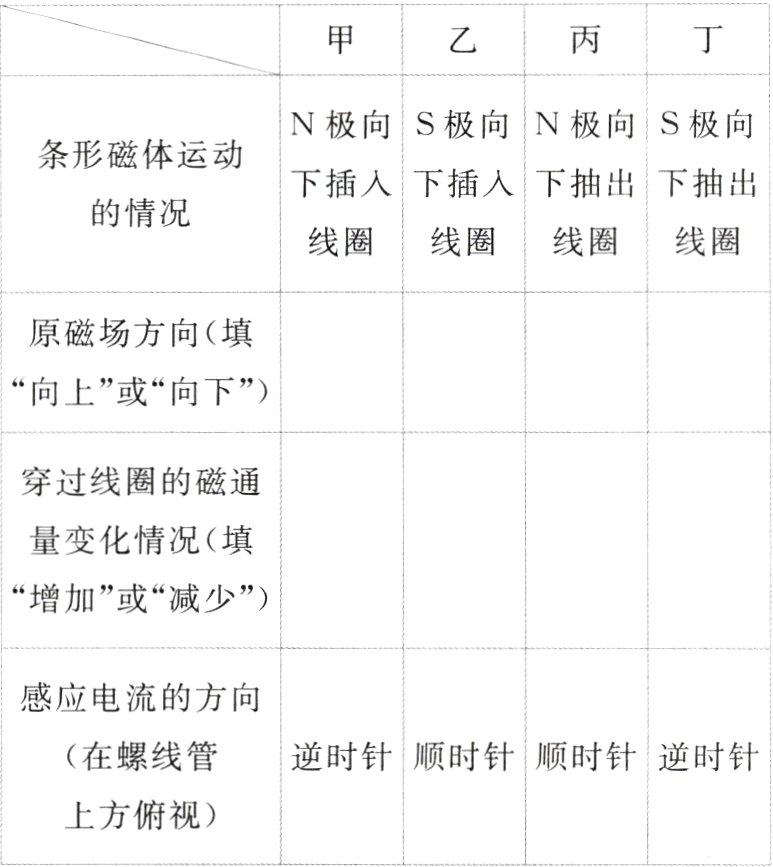

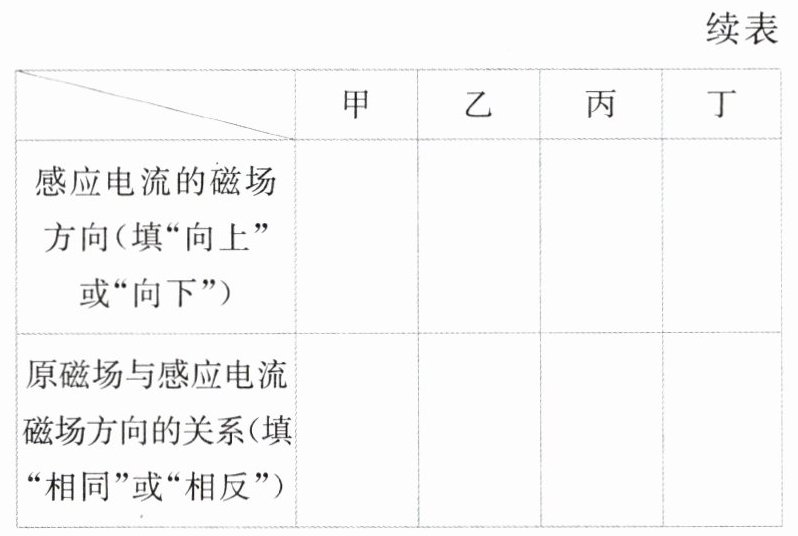

(2)分析数据:请根据(1)中实验结果完成以下表格。
　

(3)得出结论:①甲、乙两种情况下，磁通量都________,感应电流的磁场方向与原磁场方向________;
②丙、丁两种情况下，磁通量都________，感应电流的磁场方向与原磁场方向__________________。
实验结论:感应电流具有这样的方向，即______总要________引起感应电流的____。

答案：

(1)见解析
(2)见解析
(3)①增加 相反 ②减少 相同 感应电流的磁场 阻碍 磁通量的变化
解析
(1)由实验记录可知,感应电流的方向与磁通量的变化不容易建立起直接的联系,而感应电流也会产生磁场,感应电流磁场的方向可能与线圈磁通量的变化情况有关,所以必须分析感应电流磁场的方向。

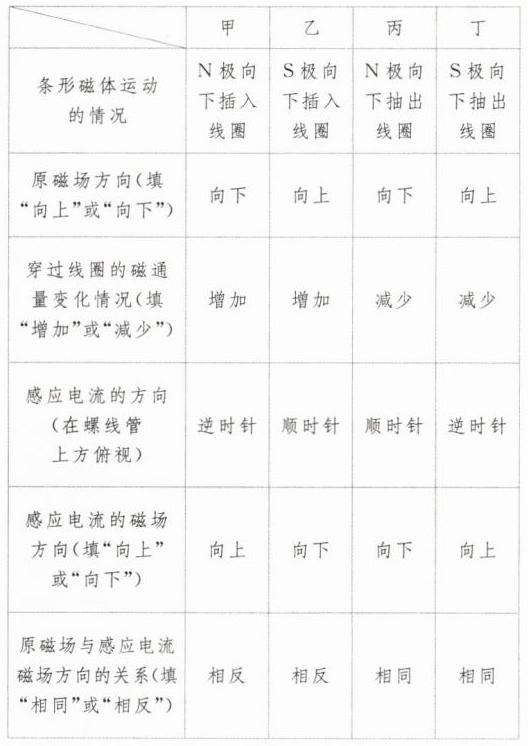

(2)将表格内容完善:

(3)根据上表记录,得到下述结果:甲、乙两种情况下,穿过线圈的磁通量都增加,感应电流的磁场方向与原磁场方向相反,阻碍磁通量的增加;丙、丁两种情况下,穿过线圈的磁通量都减少,感应电流的磁场方向与原磁场方向相同,阻碍磁通量的减少。实验结论:感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
