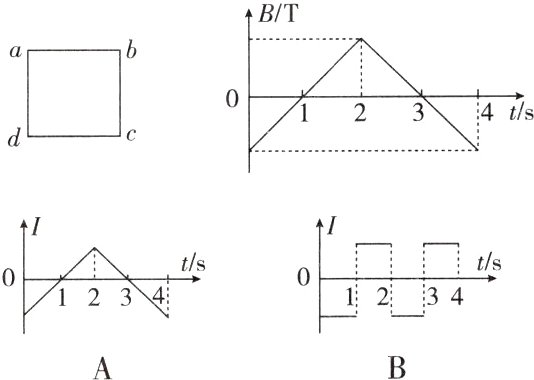

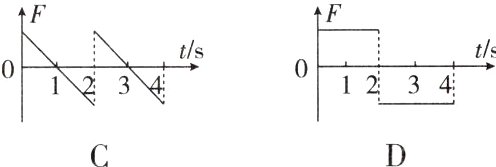

[变式训练3] 矩形导线框abcd放在匀强磁场中，磁感线方向与线框平面垂直，磁感应强度B随时间变化的图像如图所示，t = 0时刻，磁感应强度的方向垂直纸面向里。若规定导线框中感应电流沿逆时针方向为正，则在0～4 s时间内，线框中的感应电流I以及线框的ab边所受安培力F(安培力取向上为正)随时间变化的图像为图中的 ( )
　　　　
　　　　

答案： [变式训练3]　C　[由图可知，0~2s内，线框中磁通量的变化率不变，故0~2s内感应电流不变，由楞次定律和安培定则可知，电流方向为顺时针，即电流为负；同理可知，2~4s内感应电流不变且方向为逆时针，即电流为正；由$E=\frac{\Delta\varPhi}{\Delta t}=\frac{\Delta B}{\Delta t}S$可知，两段时间内电流大小相等，A、B错误。电流大小恒定不变，故由$F = IlB$可知，安培力大小与B成正比，再由左手定则知，C正确，D错误。]

一 电磁感应现象中的感生电场

1. 感生电场：麦克斯韦认为，磁场______时会在空间激发一种电场。这种电场与静电场不同，它不是由______产生的，我们把它叫作感生电场。
2. 感生电动势：如果感应电动势是由______产生的，它也叫作感生电动势。
3. 应用：电子感应加速器。

答案： ①变化 ②电荷
@@③感生电场

二 涡流
1. 定义：当穿过导体的磁通量发生变化时，由于______，导体内会产生像水中的漩涡一样的______电流，我们把它叫作涡电流，简称涡流。
2. 应用
（1）涡流热效应的应用：如______、电磁炉。
（2）涡流磁效应的应用：如______、______。
3. 防止：电动机、变压器等设备中应防止铁芯中涡流过大而导致浪费能量，损坏电器。
（1）途径一：增大铁芯材料的______。
（2）途径二：用互相绝缘的______叠成的铁芯代替整块硅钢铁芯。

答案： ①电磁感应 ②感应
@@③真空冶炼炉 ④探雷器 ⑤安检门
@@⑥电阻率 ⑦硅钢片
