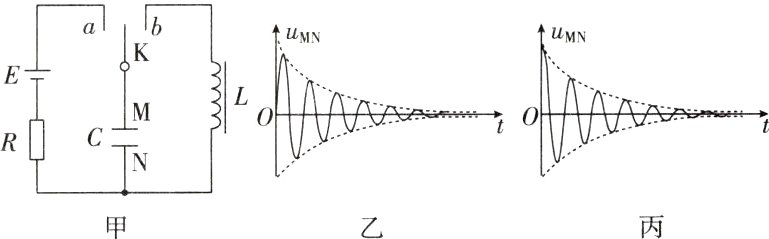

[变式训练1]（多选）如图甲所示，把线圈(内阻不计)、电容器、电源、电阻和单刀双掷开关连成图示电路。把电压传感器(图中未画出)的两端连在电容器的两个极板M、N上。先把开关置于a侧，电容器充电完成后极板间有一带电的灰尘恰好静止，灰尘质量为m，电量为q。现将开关拨至b侧，从此刻开始计时，灰尘在电容器内运动，灰尘未碰到极板。则（ ）

A. 开关拨至b侧后，灰尘加速度最大时，线圈中电流为零
B. 开关拨至b侧后，电感线圈的自感电动势开始增加
C. 开关拨至b侧后，电压uMN随时间t变化的图像如图乙所示
D. 开关拨至b侧后，电压uMN随时间t变化的图像如图丙所示

答案： [变式训练1] AD [开关置于a侧电容器充电完成后，极板间有一带电的灰尘恰好静止，则灰尘受到向上的电场力且电场力与重力平衡，开关拨至b侧后，电容器先放电后反向充电，当反向充电结束时，电场方向与原来相反且电场强度达到反向最大，则灰尘受到向下的电场力且最大，所受合力最大，加速度最大，此时线圈中的电流为零，故A正确;开关拨至b侧后，线圈中的电流从零开始增大，此时电流的变化率最大，然后开始减小，所以线圈的自感电动势开始减小，故B错误;先把开关置于电源一侧为电容器充电，充电完毕后电容器两端的电压uMN最大，且φM＞φN，开关拨至b侧后，电容器开始放电，uMN随充放电周期性变化，由于电路向外辐射电磁波，电路中的能量在耗散，振荡电流的振幅不断减小直至为零，则电压uMN随时间t变化的图像如题图丙所示，故C错误，D正确。]

探究2 电磁振荡的周期和频率
仔细观察下列图片，认真参与“师生互动”。


师生互动
活动1:机械波有周期和频率，周期性变化的电磁振荡也有周期和频率。由振荡电路的结构猜想:电磁振荡的周期T与什么因素有关？
　______________________________

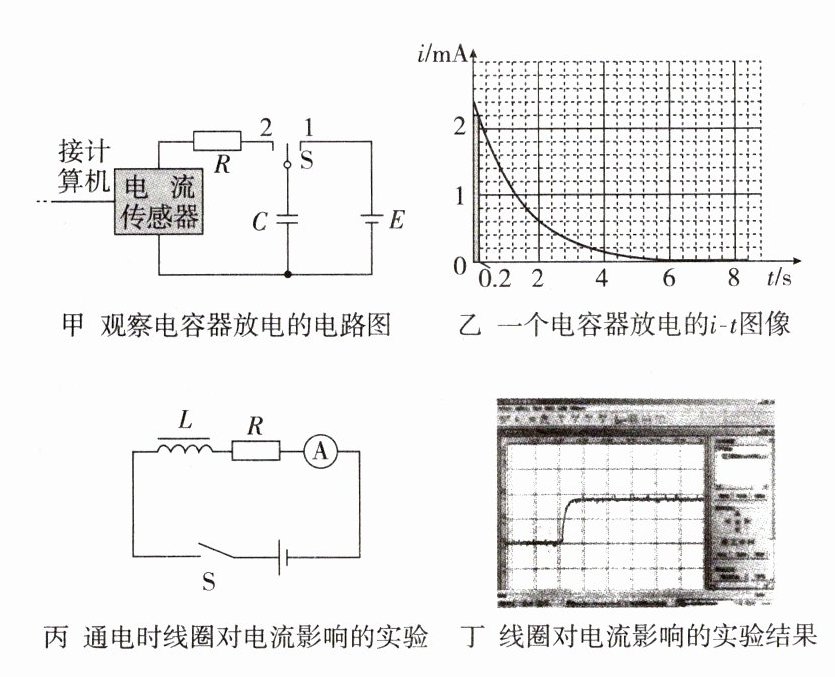

活动2:如图甲、乙是观察电容器放电的实验电路及其结果，研究表明，电容C越大,放电、充电越慢。由此猜想电容C越大，振荡电路的周期应越大还是越小？
　　　　　______________________________
活动3:如图丙、丁是观察电感线圈对电流影响的实验电路及其结果,实验表明，线圈自感系数L 越大,电流变化越慢。由此猜想线圈自感系数L越大，振荡电路的周期T应越大还是越小？
　　　　　______________________________
活动4:由以上活动，可猜想振荡电路电磁振荡的周期T的表达式有什么特点？
　　　　　______________________________

答案： 活动1:提示:振荡电路中只有电感线圈和电容器两个元件，所以电磁振荡的周期T应与线圈的自感系数L和电容器的电容C有关。活动2:提示:放电、充电慢即电荷量变化慢，可猜想C越大，振荡电路的周期T越大。活动3:提示:类比上述活动分析，可猜想L越大,振荡电路的周期T越大。活动4:提示:L越大,C越大,T越大。
