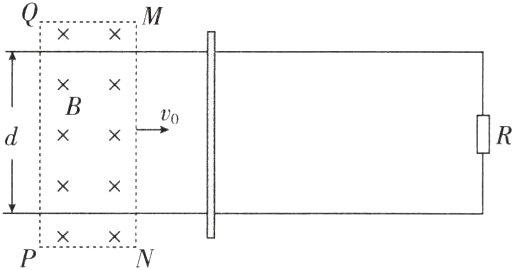

[变式训练2−2]　(多选)如图所示，两条相距d 的平行金属导轨位于同一水平面内,其右端接一阻值为R的电阻。质量为m的金属杆静置在导轨上,其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B、方向竖直向下。当该磁场区域以速度vo匀速地向右扫过金属杆后，金属杆的速度变为U。导轨和金属杆的电阻不计,导轨光滑且足够长,杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触。则
　　　　　　　　　　　　　　　　(　　　)
　　　

A.MN刚扫过金属杆时，杆中感应电动势大小为Bduo

B.MN刚扫过金属杆时，杆中感应电流大小为$\frac{Bdvo}{R}$

C.PQ刚要扫到金属杆时，杆中感应电动势大小为Bdv

D.PQ刚要扫到金属杆时，杆中感应电流大小为$\frac{Bd(vo−)}{R}$
　　　　　　

答案： ABD [MN刚扫过金属杆时,相当于金属杆以速率v0向左切割磁感线,金属杆中的感应电动势大小E = Bdv0,回路的感应电流大小I = $\frac{E}{R}$ = $\frac{Bdv_{0}}{R}$,A、B正确。PQ刚要扫到金属杆时,金属杆切割磁感线的相对速度大小v' = v0 - v,感应电动势大小E' = Bdv' = Bd(v0 - v),感应电流大小I' = $\frac{E'}{R}$ = $\frac{Bd(v_{0}-v)}{R}$,C错误,D正确。]
