实践提升

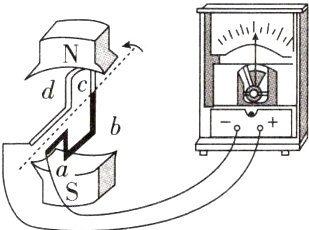

例1 如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是（ ）

A. 线圈每转动一周，线圈中感应电流的方向改变1次
B. 图示位置为中性面，线圈中无感应电流
C. 图示位置ab边的感应电流方向为a→b
D. 线圈平面与磁场方向平行时，磁通量变化率为零
[实践探究] 线圈转动过程经过的两个特殊平面是什么？特点是什么？
______________________________

答案： [规范解答] 线圈每转动一周，线圈中感应电流的方向改变2次，故A错误;图示位置线圈平面与磁场平行，垂直于中性面，线圈中感应电流最大，故B错误;根据线圈转动方向，可知图示位置ab边向右运动切割磁感线，由右手定则可知，图示位置ab边的感应电流方向为a→b，故C正确;线圈平面与磁场方向平行时，磁通量为零，磁通量变化率最大，故D错误。[答案] C
@@提示:中性面和中性面的垂面。中性面的特点:磁感线与线圈平面垂直，磁通量最大，感应电流为零，电流方向发生变化。中性面的垂面的特点:磁感线与线圈平面平行，磁通量为零，感应电流最大，电流方向不变。

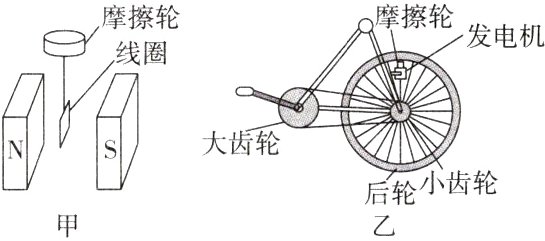

[变式训练1] （多选）有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N、S是一对固定的磁极，磁极间有一固定在绝缘转轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘接触的摩擦轮。如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在匀强磁场中转动而产生电流给车头灯泡供电。自行车匀速行驶时，下列说法正确的是（ ）

A. 图甲所示位置线圈平面与磁感线平行
B. 图甲所示位置线圈中电流最大
C. 图甲所示位置线圈中电流方向将发生改变
D. 知道摩擦轮和后轮的半径，就可以知道后轮转一周的时间里线圈中电流方向变化的次数

答案： CD [图甲所示位置线圈平面与磁感线垂直，为中性面，此时线圈中电流为零，电流方向将发生改变，A、B错误，C正确;摩擦轮轮缘与自行车后轮轮缘的线速度大小相等，知道摩擦轮和后轮的半径，根据v = ωr可知两者转动角速度大小的比值，即可以知道后轮转一周的时间里摩擦轮转动的圈数，又因为摩擦轮转速与线圈转速相同，线圈转动一圈，交变电流方向改变两次，所以可以知道后轮转一周的时间内线圈中电流方向变化的次数，故D正确。]

探究2 交变电流的变化规律
仔细观察下列图片，认真参与“师生互动”。
　　
　　

师生互动

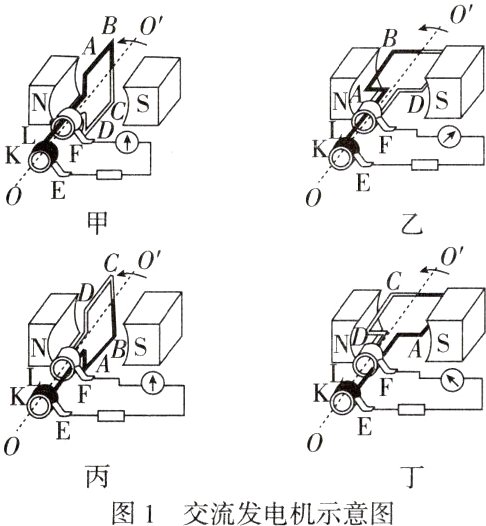

活动1：从探究1画出的i - t曲线可看出，学生电源中的交变电流似乎在按照正弦函数的规律变化，下面我们从理论上进行检验。对于图1所示的发电机，设t = 0时线圈刚好转到中性面（如甲图）位置，此时的感应电动势是多大？
　______________________________

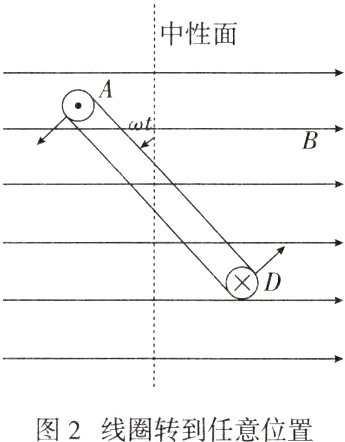

活动2：设图1中线圈旋转的角速度为ω，AB和CD的长度为l，AD和BC的长度为d，则经过时间t，线圈转到图2所示位置时，AB边或CD边与磁感线垂直的速度是多少？
　______________________________
活动3：t时刻线圈上产生的感应电动势e是多少？活动1中的猜想是否正确？
　______________________________
活动4：设感应电动势的最大值为Eₘ，请写出感应电动势e的表达式。如果线圈匝数为N，则Eₘ是多少？
　______________________________
活动5：若发电机所接负载为电灯等纯电阻用电器，请写出负载两端的电压u、流过的电流i的表达式。
______________________________

答案： 活动1:提示:此时导线AB的速度方向刚好与磁感线平行，因此感应电动势为0。活动2:提示:经过时间t，线圈转过的角度θ = ωt，线圈旋转过程中AB和CD的速度v = ω$\frac{d}{2}$，与磁感线垂直的速度为vsinθ，即$\frac{ωd}{2}$sinωt。活动3:提示:根据右手定则，t时刻AB边和CD边产生的感应电动势在线圈中沿相同的方向，再根据法拉第电磁感应定律，线圈上产生的感应电动势e = 2Blvsinθ = ωBldsinωt = ωBSsinωt，其中S表示线圈的面积。可知线圈的电动势确实是随时间按正弦函数规律变化的，即猜想正确。活动4:提示:设Eₘ = ωBS，则e的表达式可写成e = Eₘsinωt。对于单匝线圈，Eₘ = ωBS；如果线圈匝数为N，则Eₘ = NωBS。活动5:提示:根据闭合电路欧姆定律及串联电路的知识，u = Uₘsinωt，i = Iₘsinωt。
