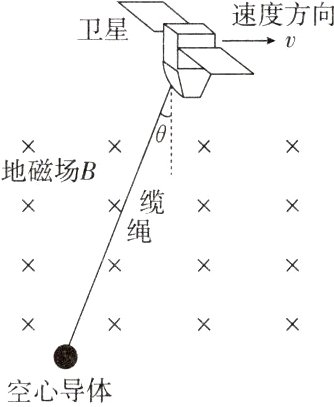

例2(多选)报废的
近地卫星离轨时，从卫星
中释放一根导电缆绳，缆
绳的下端连接有空心导
体,缆绳以轨道速度U在
地磁场中运动,使得缆绳
中产生感应电流。电荷
向缆绳两端聚集，同时两
端与电离层中的离子中和，使得电流持续。由于感应电流在地磁场中受到安培力的拖动，从而能加快废弃卫星离轨。如图所示，现有一颗报废的近地卫星在地球赤道上空自西向东运行，缆绳在竖直面内且偏离竖直方向θ=30°,空心导体位于卫星的下方且与卫星间的距离是l=5km(远小于卫星的轨道半径)，它们所在区域地磁场的磁感应强度B=5×10−5T,磁场方向沿水平方向由南向北,卫星和空心导体的运行速度为v=7.5km/s。下列说法正确的是　　　　　　　　　　　　(　　　)
　
　
A.导电缆绳空心导体一端的电势高
　　
B.导电缆绳中的感应电动势大小约为1875V
C.缆绳两端的电压小于1624V
　　
D.卫星降轨的过程中,其机械能一定减小
[实践探究](1)从电路的角度看，本题情景的电路结构是怎样的？
______________________________
　　(2)导电缆绳中的感应电动势大小的计算式是什么？
　______________________________

答案： [规范解答] 根据右手定则可知,缆绳中的感应电流方向是从空心导体流向卫星,缆绳相当于电源,则缆绳靠近卫星一端的电势高,A错误;缆绳切割地磁场的磁感线,有效长度为lcosθ,则产生的感应电动势大小为E = Blvcosθ = 1624 V,B错误;由于缆绳和电离层构成闭合电路,缆绳相当于内电路,故缆绳两端的电压小于感应电动势,即小于1624 V,C正确;根据左手定则可知,缆绳所受安培力垂直于缆绳斜向左上方,故安培力做负功,则由功能关系可知卫星的机械能减小,D正确。[答案] CD
@@
(1)提示:缆绳和电离层构成闭合电路,缆绳相当于内电路,电离层相当于外电路。
(2)提示:E = Blvcosθ。

[变式训练2−1]　(多选)小明坐在公交车上去上学，突然间小明不由自主地向前倾去，原来是遇到了红灯。小明想，刹车过程中,汽车动能因摩擦转化为内能而无法再回收利用，何不在车厢底部靠近车轮处固定永久磁体，在刹车时接通装在车轮上的线圈，这样就可以利用电磁感应原理，将汽车的一部分动能转化为电能，从而回收一部分能量？如图所示
　为小明的设计，扇形区域匀强
　磁场的磁感应强度为B,五个
　形状与磁场边界形状完全相
　同的线圈对称地固定在车轮
　内侧,已知车轴到线圈内侧的距离为r1,到线
圈外侧的距离为r2,车轮的半径为R,设某次刹车过程中的某时刻车速为U,则此时　　(　　　)

A.车轮转动的角速度为$\frac{v}{R}$
　
B.某个线圈进入或者穿出磁场时产生的电动势大小为$\frac{1}{2}$B(r2−r1)
　
C.某个线圈进人或者穿出磁场时产生的电动势大小为$\frac{B(r²−r²)}{2R}$
　
D.线圈中的感应电流所受的安培力与线圈转动方向相反，阻碍线圈转动，进而也起到辅助刹车的作用

答案： [车速即车轮边缘与地面接触点的速度,则车轮的角速度为ω = $\frac{v}{R}$,故A正确;线圈内缘速度大小为v1 = r1ω,线圈外缘速度大小为v2 = r2ω,则某个线圈进入或者穿出磁场时,产生的电动势为E = Bl $\overline{v}$ = B(r2 - r1)·$\frac{v1 + v2}{2}$,即E = $\frac{B(r_{2}^{2}-r_{1}^{2})v}{2R}$,故B错误,C正确;由楞次定律的推论“来拒去留”可知,线圈中的感应电流所受的安培力与线圈转动方向相反,阻碍线圈转动,进而也起到辅助刹车的作用,故D正确。]
