探究2 回旋加速器
仔细观察下列图片，认真参与“师生互动”。


师生互动
活动1：研究原子核内部情况时，要用极高能量的粒子轰击原子核。如何增加带电粒子的动能？______________________________
活动2：产生过高的电压在技术上很困难，经过一次加速粒子增加的能量有限。如何才能使带电粒子获得极高的能量？______________________________

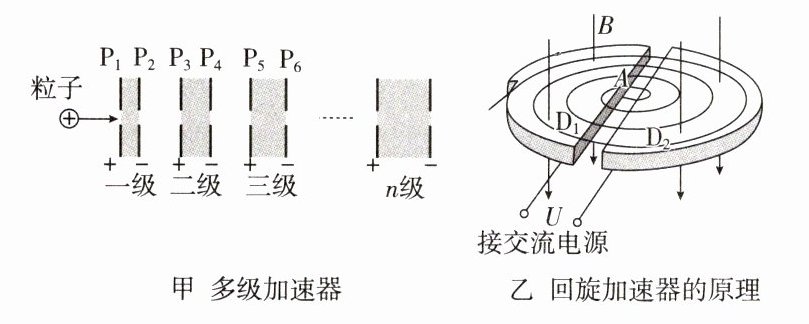

活动3：在图甲所示的多级加速器中，各加速区的两板之间用独立电源供电，所以粒子从P₂飞向P₃、从P₄飞向P₅……时不会减速。这种加速器有什么缺点？______________________________
活动4：为了克服上述缺点，人们进一步思考，如果带电粒子在一次加速后又转回来被第二次加速，如此往复“转圈圈”式地被加速，加速器装置所占的空间就会大大缩小。什么能使带电粒子“转圈圈”？______________________________
活动5：人们依据上述思路设计出了用磁场控制轨道、用电场进行加速的回旋加速器，如图乙所示，其中粒子源位于A处。试阐述回旋加速器的原理。______________________________
活动6：图乙中假如粒子每两次经过盒缝的时间间隔[指粒子经过半圆轨道所用的时间。盒缝宽度远小于盒半径（图乙夸大了缝的宽度），粒子通过盒缝的时间可以忽略]相同，控制两盒间电势差的正负变换是比较容易的。但是粒子运动越来越快，也许粒子走过半圆的时间间隔越来越短，这样两盒间电势差的正负变换就要越来越快，从而造成技术上的一个难题。实际情况是这样吗？______________________________

答案： 活动1:提示:由于库仑力能对带电粒子做功,故可用电场对带电粒子加速,从而增加粒子的动能。活动2:提示:用电场对带电粒子多次加速。活动3:提示:由于粒子在加速过程中的径迹为直线,要得到较高动能的粒子,其加速装置要很长。活动4:提示:磁场能使带电粒子“转圈圈”。活动5:提示:图乙回旋加速器A处的粒子源产生的带电粒子,在两盒之间被电场加速。两个半圆盒处于与盒面垂直的匀强磁场B中,所以粒子在磁场中做匀速圆周运动。经过半个圆周之后,当它再次到达两盒间的缝隙时,控制两盒间的电势差,使其恰好改变正负,于是粒子经过盒缝时再一次被加速。如此,粒子在做圆周运动的过程中一次一次地经过盒缝,而两盒间的电势差一次一次地改变正负,粒子的速度就能够增加到很大。活动6:提示:带电粒子在匀强磁场中做匀速圆周运动的周期$T = \frac{2\pi m}{qB}$。对一定的带电粒子和一定的磁场来说,这个周期是不变的,尽管粒子的速率和半径一次比一次大,运动周期却始终不变。这样,如果在两盒间加一个交变电场,使它也以同样的周期往复变化,那就可以保证粒子每经过电场时,都正好赶上适合的电场方向而被加速。
