探究 交变电流的描述
仔细观察下列图片，认真参与“师生互动”。
　　　　
　　　　


师生互动
活动1：如图甲，交变电流与振动和波一样具有周期性，那么可以用哪些物理量表示交变电流变化的快慢？请写出描述图甲中交变电流变化快慢的物理量的值。
______________________________
活动2：第1节中我们得到交变电流的瞬时值表达式i = Iₘsinωt，ω也可以描述交变电流变化的快慢。ω与上述物理量有什么关系？
______________________________
活动3：用振幅可以描述振动的强弱，那么如何描述交变电流的类似特征？
______________________________

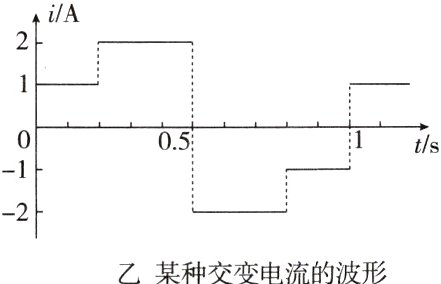

活动4：图乙是通过一个R为1 Ω的电阻的电流i随时间变化的曲线。这个电流不是恒定电流。怎样计算通电1 s内电阻R中产生的热量？
______________________________
活动5：如果有一个大小、方向都不变的恒定电流通过这个电阻R，也能在1 s内产生同样的热量，这个电流是多大？
______________________________
活动6：活动5中与交变电流的热效应等效的恒定电流的值I叫作这一交变电流的有效值。有效值是否就是平均值呢？请计算图乙中电流在0～0.5 s和0～1 s内的平均值并进行说明。
______________________________
活动7：如图甲，图像可以全面记录和反映交变电流的电流(电压)每个时刻的情况。除此之外，还可以用公式描述交变电流。对于第1节中的表达式u = Uₘsinωt，若已知周期T、峰值Uₘ或有效值U(U = $\frac{U_{m}}{\sqrt{2}}$)，该式可进一步表达成什么？
______________________________

答案： 活动1:提示:与任何周期性过程一样，交变电流也可以用周期或频率表示其变化的快慢。图甲中交变电流的周期T=0.02s,频率f=$\frac{1}{T}$=50Hz。活动2:提示:根据三角函数的知识可以知道，在i=Iₘsinωt的表达式中，ω等于频率的2π倍，即ω = 2πf。再根据f=$\frac{1}{T}$，可得ω=$\frac{2π}{T}$。活动3:提示:交变电流的峰值Iₘ或Uₘ可以用来表示电流的强弱或电压的高低。活动4:提示:由于0~0.2s和0.8~1s电流的大小不变且相等，0.2~0.5s和0.5~0.8s也是电流的大小不变且相等，所以可以根据Q = I²Rt分段求解。Q = 2Q₁+2Q₂=2×1²×1×0.2J+2×2²×1×0.3J = 2.8J。活动5:提示:设这个电流为I，通过电阻R在1s内产生的热量为Q'，则Q' = I²Rt，由Q' = Q = 2.8J，可解得I=$\sqrt{2.8}$A = 1.67A。活动6:提示:类比v - t图像中图线与t轴围成的面积表示位移，一段时间的位移与这段时间之比表示平均速度，可知图乙中电流在0~0.5s内的平均值为$\overline{I}$=$\frac{1A×0.2s + 2A×0.3s}{0.5s}$=1.6A，在0~1s内的平均值为$\overline{I}$' = 0。由此可知，有效值不是平均值。活动7:提示:根据活动2可知ω=$\frac{2π}{T}$，则有u = Uₘsin$\frac{2π}{T}$t。再根据正弦式交变电流的有效值与峰值的关系式U=$\frac{Uₘ}{\sqrt{2}}$，则有u=$\sqrt{2}$Usin$\frac{2π}{T}$t。
