实践提升

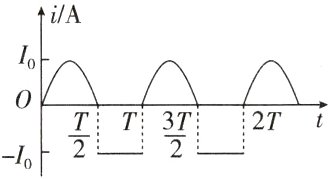

例1 如图所示为一交变电流的图像，则该交变电流的有效值为多大？
　　　　　　
[实践探究](1)此交变电流的特点是什么？
______________________________
(2)如何求解该交变电流的有效值？
______________________________
[规范解答]
______________________________

答案： [实践探究]
(1)提示:每一个周期内，前半个周期是正弦式交变电流的一部分，后半个周期是方波电流的一部分。
(2)提示:可以采取分段的方法，利用两段电流的有效值的特点，先求出一个周期内该交变电流通过电阻R产生的热量，再根据交变电流有效值的定义来求解。
[规范解答] 令该交变电流通过一电阻R，它在前半个周期$\frac{T}{2}$内通过电阻产生的热量
Q₁=($\frac{I₀}{\sqrt{2}}$)²R·$\frac{T}{2}$=$\frac{I₀²RT}{4}$
它在后半个周期$\frac{T}{2}$内通过电阻R产生的热量
Q₂=I₀²R·$\frac{T}{2}$=$\frac{I₀²RT}{2}$
故在一个周期内产生的热量
Q₁₊₂=Q₁+Q₂=$\frac{3}{4}$I₀²RT
设某一恒定电流I通过同一电阻R，则在相同的时间T内产生的热量为I²RT
由有效值的定义知$\frac{3}{4}$I₀²RT = I²RT
得I=$\frac{\sqrt{3}}{2}$I₀。
[答案] $\frac{\sqrt{3}}{2}$I₀

[变式训练1 - 1] 如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B。一电阻为R、半径为L、圆心角为45°的扇形闭合导线框绕垂直于纸面且过O点的轴以角速度ω匀速转动(O点位于磁场边界上)。则线框内产生的感应电流的有效值为 ( )
A. $\frac{\sqrt{2}BL^{2}\omega}{2R}$ B. $\frac{\sqrt{2}BL^{2}\omega}{4R}$
C. $\frac{BL^{2}\omega}{4R}$ D. $\frac{BL^{2}\omega}{2R}$
　　　　　　　　　　　　

答案： C [线框半径切割磁感线产生的感应电动势E = BL$\overline{v}$=BL$\frac{0 + v}{2}$=$\frac{1}{2}$BL²ω，由闭合电路欧姆定律可得，线框中的感应电流I=$\frac{E}{R}$=$\frac{BL²ω}{2R}$；设线框转动的周期为T，分析可知，线框在一个周期中只有$\frac{1}{4}$T的时间内有感应电流，则根据电流热效应有I²R·$\frac{T}{4}$=I₍₁₎²RT，解得感应电流的有效值I₍₁₎=$\frac{BL²ω}{4R}$，故C正确，A、B、D错误。]
