探究2 带电粒子在有界匀强磁场中的运动

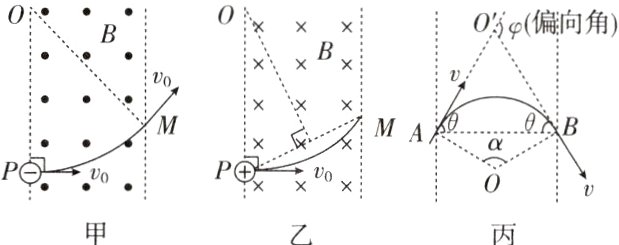

仔细观察下列图片，认真参与“师生互动”。



师生互动
活动1:图甲中确定轨迹圆心的依据是什么？
______________________________
活动2:图乙中确定轨迹圆心的依据是什么？
______________________________
活动3:图丙中各个角度之间的关系是什么？
______________________________

答案： 活动1:提示:轨道半径和速度垂直，两个半径的交点必然是圆心。活动2:提示:速度的垂线必过圆心,弦的中垂线必通过圆心,两线交点必为圆心。活动3:提示:粒子速度的偏转角(φ)等于轨迹圆心角(α),并等于AB弦与切线的夹角(弦切角θ)的2倍。

实践提升
例2 如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为$\frac{1}{2}B$和B、方向均垂直于纸面向外的匀强磁场。一质量为m、电荷量为$q(q＞0)$的粒子垂直于x轴射入第二象限，随后垂直于y轴进入第一象限，最后经过x轴离开第一象限。粒子在磁场中运动的时间为（ ）

A. $\frac{5\pi m}{6qB}$
B. $\frac{7\pi m}{6qB}$
C. $\frac{11\pi m}{6qB}$
D. $\frac{13\pi m}{6qB}$
[实践探究]（1）要求粒子在磁场中的运动时间，首先要求什么？
______________________________
（2）题中隐含了什么条件？
______________________________

答案：
[规范解答] 带电粒子在不同磁场中做圆周运动，其速度大小不变，由r = $\frac{mv}{qB}$知，第一象限内的轨迹圆半径是第二象限内的轨迹圆半径的2倍，如图所示，由几何知识可知，粒子在第二象限内轨迹所对圆心角为90°，在第一象限内轨迹所对圆心角为60°。粒子在第二象限内运动的时间$t_1=\frac{T_1}{4}=\frac{2\pi m}{4qB}=\frac{\pi m}{2qB}$，粒子在第一象限内运动的时间$t_2=\frac{T_2}{6}=\frac{2\pi m\times2}{6qB}=\frac{2\pi m}{3qB}$，则粒子在磁场中运动的时间$t = t_1 + t_2=\frac{7\pi m}{6qB}$，B正确。[答案] B
@@
(1)提示:首先要画出粒子的轨迹，求出粒子在两个象限中轨迹的圆心角。
(2)提示:粒子穿过y轴时速度的大小和方向不变。
