《2025年金版教程高中新课程创新导学案高中物理选择性必修第二册人教版》

一 变压器的原理

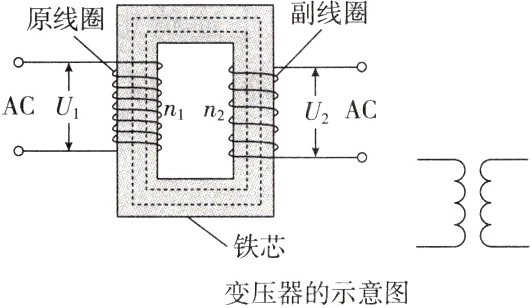

1. 构造：如图，变压器由闭合铁芯和绕在铁芯上的两个线圈组成。与交流电源连接的线圈叫作01________，也叫初级线圈；与负载连接的线圈叫作02________，也叫次级线圈。
　　　　
2. 原理：03________是变压器工作的基础。原线圈中电流的大小、方向不断变化，在铁芯中激发的04________也不断变化，变化的磁场在副线圈中产生05____________，能够输出电压和电流。
3. 作用：在输入的交流电压一定时，原线圈、副线圈取不同的匝数，副线圈输出的电压06________，即变压器的作用是改变交变电流的07________。
4. 理想变压器：把没有08________的变压器叫作理想变压器。理想变压器是一个09________模型。

答案： 原线圈 副线圈
@@互感现象 磁场 感应电动势
@@也不一样 电压
@@能量损耗 理想化

二 电压与匝数的关系
1. 电压与匝数的关系：理想变压器原、副线圈的电压之比，等于原、副线圈的01________之比，即$\frac{U_{1}}{U_{2}}=$02________。
2. 变压器的效率：变压器的03________功率与04________功率之比，叫作变压器的效率。
3. 两类变压器：如果副线圈的电压比原线圈的电压05________，这样的变压器叫作降压变压器，反之则叫06________变压器。
4. 变压器中的能量转化
(1)变压器能输送电能是利用了07________。
(2)能量输送、转化过程
原线圈将08________的能量转变成09________的能量；铁芯将10________能输送给副线圈；副线圈上产生感应电流，11________的能量转化成了12________的能量。

答案： 匝数 $\frac{n_{1}}{n_{2}}$
@@输出 输入
@@低 升压
@@电磁感应 电场 磁场 磁场 磁场 电场

1. 判一判
（1）理想变压器原、副线圈的电压之比等于两个线圈的匝数之比。 （ ）
（2）对于理想变压器，输入交变电流的频率越高，输出交变电流的电压就越高。 （ ）
（3）实际上变压器的效率都是比较高的。 （ ）
（4）理想变压器不仅可以改变交变电流的电压和电流，还可以改变交变电流的功率和频率。 （ ）
（5）学校中用的变压器工作时没有能量损失。 （ ）

答案： 提示:
(1)√
(2)×
(3)√
(4)×
(5)×
