[变式训练1]　(多选)关于互感现象，下列说法正确的是　　　　　　　　　　　　　　　(　　　)
　
A.两个线圈之间必须有导线相连，才能产生互感现象
B.互感现象可以把能量从一个线圈传递到另一个线圈
C.互感现象都是有益的
D.变压器是利用互感现象制成的

答案： BD　[两个线圈之间没有导线相连，也能产生互感现象,A错误;互感现象可以把能量从一个线圈传递到另一个线圈，B正确;互感现象不都是有益的，有时会影响电路的正常工作,C错误;变压器是利用互感现象制成的,D正确。]

探究2 自感现象的理解及应用
仔细观察下列图片，认真参与“师生互动”。
　　　　

师生互动

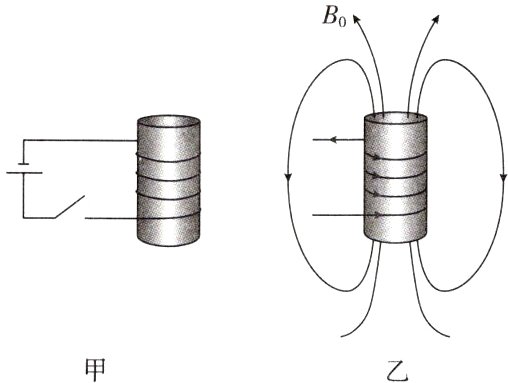

活动1:图甲所示电路中，闭合开关瞬间，线圈中的电流方向如图乙所示，电流从零开始增大，电流在线圈内部的磁场如何变化？
活动2:线圈内部磁场的变化是否会在线圈中产生感应电动势？
　______________________________
活动3:线圈中变化的电流在线圈本身激发出的感应电动势叫自感电动势。试在图乙中画出自感电动势的方向。
　______________________________
活动4:闭合开关瞬间，自感电动势对电流的增大有什么作用？
　______________________________
活动5:电流稳定后，断开开关瞬间，试在图乙中画出自感电动势的方向。
　______________________________
活动6:断开开关瞬间，自感电动势对电流的减小有什么作用？
　______________________________

答案：
活动1:提示:磁感应强度从零开始向上增大。活动2:提示:根据法拉第电磁感应定律,会在线圈中产生感应电动势。活动3:提示:根据楞次定律,可画出自感电动势磁场的方向如图1中$B_{i}$,则根据安培定则可知,自感电动势的方向如线圈中新加的箭头向左的方向。 活动4:提示:由图1可知,闭合开关瞬间,自感电动势的“方向”与电流方向相反,所以自感电动势对电流的增大有阻碍作用,减缓电流的增大。活动5:提示:根据楞次定律,可画出自感电动势磁场的方向如图2中$B_{i}'$,则根据安培定则可知,自感电动势的方向如线圈中新加的箭头向右的方向。 活动6:提示:由图2可知,断开开关瞬间,自感电动势的“方向”与电流方向相同,所以自感电动势对电流的减小有阻碍作用,减缓电流的减小。
