实践提升
例2 如图所示的电路中A₁和A₂是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同。在开关S接通和断开时，灯泡A₁和A₂亮暗的顺序是　　　　　　　　　　　(　　　)
　　　　　　
A.接通时A₁首先达到最亮，断开时A₁后灭
B.接通时A₂首先达到最亮，断开时A₁后灭
C.接通时A₁首先达到最亮，断开时A₁先灭
D.接通时A₂首先达到最亮，断开时A₁先灭
[实践探究]开关S接通瞬间，电路是怎样连接的？开关S断开时，又构成怎样的回路？
______________________________

答案： 实践探究
提示:开关S接通瞬间,可认为R与$A_{2}$并联后与$A_{1}$串联;开关S断开时,可认为L与$A_{1}$形成闭合回路。
[规范解答] 当开关S接通时,$A_{1}$和$A_{2}$同时亮,但由于自感现象的存在,线圈上产生自感电动势阻碍电流的增大,使通过线圈的电流从零开始慢慢增加,所以开始时电流几乎全部从$A_{1}$通过,而该电流经支路分别通过$A_{2}$和R,所以$A_{1}$首先达到最亮,经过一段时间电路稳定后,$A_{1}$和$A_{2}$亮度相同;当开关S断开时,电源电流立即为零,因此$A_{2}$立即熄灭,而对$A_{1}$,由于线圈中产生自感电动势阻碍电流减小,线圈L和$A_{1}$组成闭合回路,电流逐渐减小,所以$A_{1}$后灭。A正确。
[答案] A

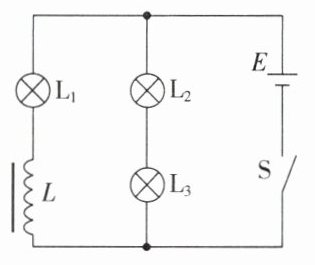

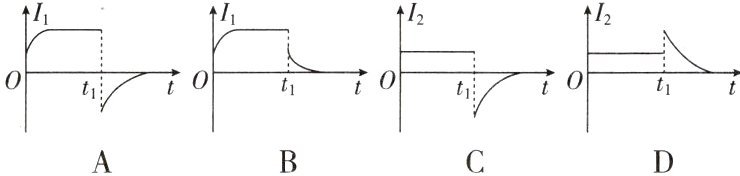

[变式训练2] 如图所示的电路中，L是一个自感系数很大、直流电阻不计的线圈，L₁、L₂和L₃是3个完全相同的灯泡，E是内阻不计的电源。在t = 0时刻，闭合开关S，电路稳定后在t₁时刻断开开关S。规定以电路稳定时流过L₁、L₂的电流方向为正方向，分别用I₁、I₂表示流过L₁和L₂的电流，则图中能定性描述电流I随时间t变化关系的是　　(　　　)

答案： C [L的直流电阻不计,可知电路稳定后通过$L_{1}$的电流是通过$L_{2}$、$L_{3}$电流的2倍。闭合开关瞬间,$L_{2}$立即变亮,由于L的阻碍作用,$L_{1}$逐渐变亮,即$I_{1}$逐渐变大,在$t_{1}$时刻断开开关S,之后电流I会在电路稳定时通过$L_{1}$的电流大小基础上逐渐变小,$I_{1}$方向不变,$I_{2}$反向,故C正确,A、B、D错误。]
