实践提升
例3 如图所示，空间存在一竖直向下的匀强磁场，磁感应强度大小为B，水平面内有两根固定的足够长的光滑平行金属导轨，导轨间距为l。在导轨上面平放着两根平行的导体棒ab和cd，质量分别是2m和m，电阻分别是R和2R，其余部分电阻可忽略不计。初始时刻cd棒静止，给ab棒一个向右的初速度v0，两棒始终不相碰，求：
(1)从开始运动到最终稳定，电路中产生多少电能?
(2)从开始运动到最终稳定，两棒之间的距离减少了多少?
　　　　　　　　　　　　

[规范解答]　____________________________

答案：
(1)设两棒稳定时共同的末速度为v，由动量守恒定律，得2mv₀=(2m + m)v
由能量守恒定律，得$\frac{1}{2}×2mv_{0}^{2}=\frac{1}{2}(2m + m)v^{2}+E_{电}$
联立解得$E_{电}=\frac{1}{3}mv_{0}^{2}$。
(2)从开始运动到最终稳定，设两棒之间减少的距离为Δx，由法拉第电磁感应定律得，电路中产生的平均感应电动势为$\overline{E}=\frac{\Delta\varPhi}{\Delta t}=\frac{Bl\Delta x}{\Delta t}$
设导体棒ab的速度为vₐb时，导体棒cd的速度为vₑd，这段时间内回路中电流的平均值为$\overline{I}=\frac{\overline{E}}{2R + R}$
对cd棒应用动量定理，得$\overline{I}lB\Delta t = mv$
联立解得：$\Delta x=\frac{2Rmv_{0}}{B^{2}l^{2}}$。
[答案]　
(1)$\frac{1}{3}mv_{0}^{2}$　　
(2)$\frac{2Rmv_{0}}{B^{2}l^{2}}$

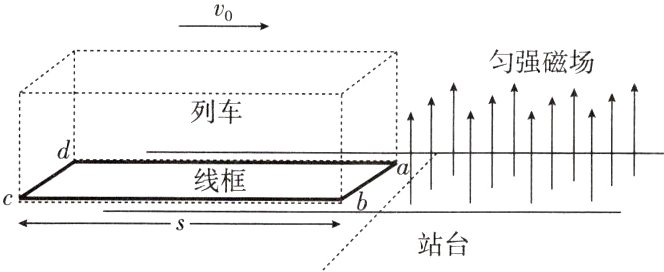

[变式训练3] (多选)某研学小组设计了一个辅助列车进站时快速刹车的方案。如图所示，在站台轨道下方埋一励磁线圈，通电后形成竖直方向的磁场(可视为匀强磁场)。在车身下方固定一矩形线框，利用线框进入磁场时所受的安培力，辅助列车快速刹车。已知列车的总质量为m，车身长为s，线框的短边ab和cd分别安装在车头和车尾，长度均为L(L小于匀强磁场的宽度)，整个线框的电阻为R。站台轨道上匀强磁场区域足够长(大于车长s)，车头进入磁场瞬间的速度为v0，假设列车停止前所受铁轨摩擦力及空气阻力的合力恒为f。已知磁感应强度的大小为B，车尾进入磁场瞬间，列车恰好停止。从车头刚进入磁场到列车停止过程中，下列说法正确的是(　　　)
　

A. 可以求出车头刚进入磁场时的加速度
B. 可以求出此过程流过线圈的电荷量
C. 无法求出车头刚进入磁场到停止所用的时间
D. 列车减少的动能全部转化为线圈的焦耳热

答案： AB　[设车头刚进入磁场时的加速度为a，则有ILB + f = ma，$I=\frac{BLv_{0}}{R}$，解得$a=\frac{B^{2}L^{2}v_{0}+fR}{mR}$，A正确；
根据$\overline{E}=\frac{\Delta\varPhi}{\Delta t}$，$\overline{I}=\frac{\overline{E}}{R}$，$q=\overline{I}\Delta t$，整理可得$q=\frac{\Delta\varPhi}{R}=\frac{BLs}{R}$，所以可以求出此过程流过线圈的电荷量，则B正确；取列车的初速度方向为正方向，根据动量定理可得 - ILBΔt - fΔt = - mv₀，$q=\overline{I}\Delta t$，联立解得$\Delta t=\frac{mv_{0}R - B^{2}L^{2}s}{fR}$，所以可以求出车头刚进入磁场到停止所用的时间，则C错误；列车减少的动能部分转化为线圈的焦耳热，部分转化为与铁轨摩擦产生的热量，部分转化为克服空气阻力产生的热量，D错误。]
