2. 想一想
如果将变压器的原线圈接到稳恒直流电源上，在副线圈上还能输出电压吗？
______________________________

答案： 提示:不能。变压器的工作原理是互感现象，在原线圈上接稳恒直流电源，在铁芯中不会形成变化的磁场,所以在副线圈上不会有感应电动势产生。

探究1 实验:探究变压器原、副线圈电压与匝数的关系
仔细观察下列图片，认真参与“师生互动”。

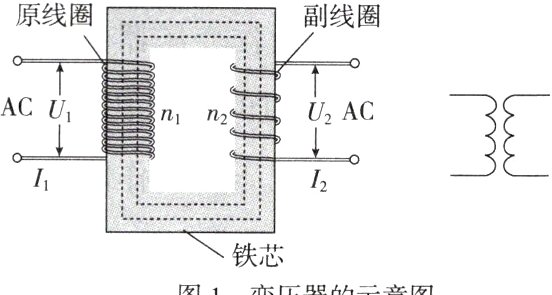

图1 变压器的示意图


师生互动
活动1:如图1是变压器的示意图，在输入的交流电压一定时，原线圈、副线圈取不同的匝数，副线圈输出的电压也不一样。两个线圈之间没有导线连接，变压器副线圈为什么能输出电流？______________________________
活动2:根据电磁感应定律，通过分析，你认为线圈两端的电压与线圈的匝数可能有什么关系？______________________________

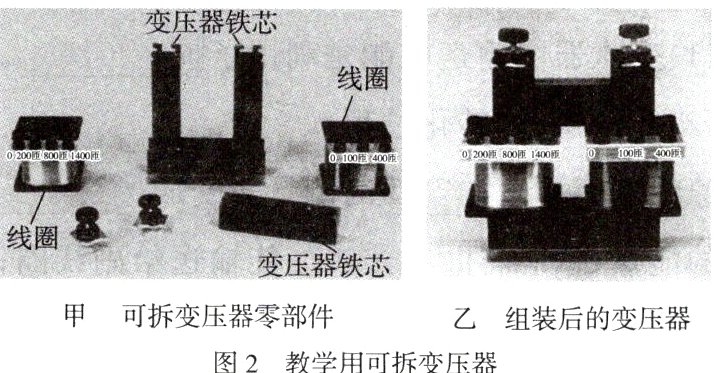

活动3:设计方案来验证上述猜想时要注意什么？利用图2中可拆变压器进行探究有什么优点？______________________________
活动4:这个实验主要测量和记录的物理量有哪些？请画出实验电路图。______________________________
活动5:请根据画出的电路图写出操作步骤，并设计记录数据的表格。______________________________
活动6:本实验中操作时应注意什么？______________________________

答案：
活动1:提示:互感现象是变压器工作的基础。电流通过原线圈时在铁芯中激发磁场，由于电流的大小、方向在不断变化，铁芯中的磁场也在不断变化。变化的磁场在副线圈中产生感应电动势，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流。活动2:提示:两线圈中的磁通量变化率$\frac{\Delta\varPhi}{\Delta t}$基本相同，根据电磁感应定律$E = n\frac{\Delta\varPhi}{\Delta t}$，猜想两线圈两端的电压与线圈的匝数成正比。活动3:提示:注意控制变量，例如，保持原线圈输入的电压一定，改变原、副线圈的匝数，测量副线圈两端的电压，找出原、副线圈电压与匝数的关系。可拆变压器能方便地从不同接线柱上选取不同匝数的线圈。活动4:提示:
(1)主要测量和记录的物理量:原线圈的输入电压，原线圈的匝数，副线圈的匝数，副线圈两端的输出电压。
(2)画出电路图如图所示。电路图上要标出两个线圈的匝数、原线圈欲加电压的数值。要事先推测副线圈两端电压的可能数值。 活动5:提示:
(1)组装可拆变压器。
(2)按电路图连接电路，注意原线圈一侧接低压交流电源。
(3)保持原线圈输入的电压一定，用多用电表测出原线圈两端的电压，将数据记入设计的表格。

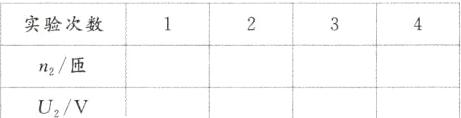

(4)保持原线圈的匝数不变，多次改变副线圈的匝数，用多用电表测出副线圈两端的电压，将一系列数据记入设计的表格1。表1:保持原线圈匝数$n_1$不变($U_1 = \_\_\_\_\_\_ V,n_1 = \_\_\_\_\_\_$匝)

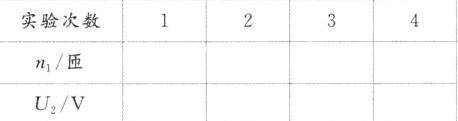

(5)保持副线圈的匝数不变，多次改变原线圈的匝数，用多用电表测出副线圈两端的电压，将一系列数据记入设计的表格2。表2:保持副线圈匝数$n_2$不变($U_1 = \_\_\_\_\_\_ V,n_2 = \_\_\_\_\_\_$匝)
(6)先将多用电表从电路中断开，然后断开交流电源的开关，拆除电路。
(7)将多用电表的选择开关置于交流电压最大量程挡或“OFF”位置，整理器材。活动6:提示:
(1)连接电路后要由同组的几位同学分别独立检查，并经过确认。只有这时才能接通电源。
(2)为了保证人身安全，只能使用低压交流电源，所用电压不要超过12V;即使这样，通电时也不要用手接触裸露的导线、接线柱。
(3)为了保证多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测，大致确定被测电压后再选用适当的挡位进行测量。
(4)先拆除多用电表，再断开开关，以免烧坏电表。
