[变式训练2] 半径为R的金属圆线圈位于水平面上，共有n匝，如图所示，图中虚线左侧区域充满磁感应强度大小为B的匀强磁场，磁场方向垂直水平面向下，圆线圈处于磁场外的那部分圆弧对应圆心角为90°。当线圈中通以大小为I的电流时，线圈受到的安培力的大小为（ ）
　　　　　　　　　　　　
A. $\frac{\pi}{4}BIR$
B. $\frac{\pi}{4}nBIR$
C. $\sqrt{2}BIR$
D. $\sqrt{2}nBIR$

答案： D [由几何关系可知,单匝圆线圈在磁场中的有效长度为$L = 2R\sin\frac{90^{\circ}}{2}=\sqrt{2}R$,故$n$匝线圈受到的安培力大小为$F = nBIL=\sqrt{2}nBIR$,故选D。]

探究3 磁电式电流表
仔细观察下列图片，认真参与“师生互动”。
　　　
　　　　　　师生互动

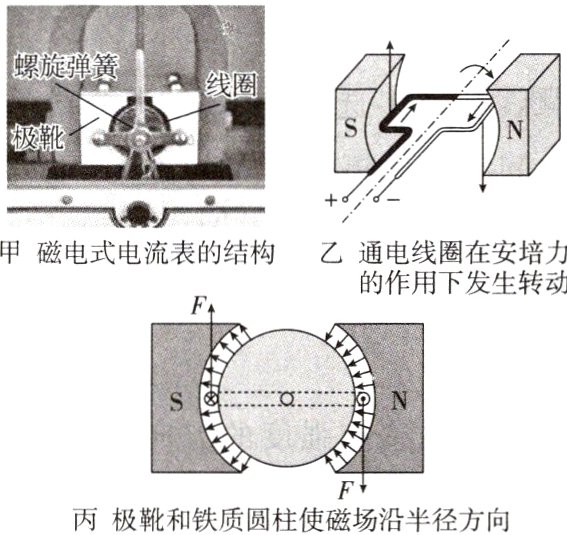

活动1:图甲是磁电式电流表的结构图，试根据图乙说明该电流表指针转动的原因。
　______________________________
活动2:图甲电流表中的螺旋弹簧有什么作用？磁电式电流表是如何测量电流大小的？
　______________________________
活动3:如图丙所示，电流表的两磁极装有极靴，极靴中间还有一个用软铁制成的圆柱，这样，极靴与圆柱间的磁场都沿半径方向。这样设计时，线圈左右两边所受安培力有什么特点？
　　______________________________
活动4:磁电式电流表能测出电流的方向吗？
　　______________________________
