例1 在“探究变压器原、副线圈电压与匝数的关系”实验中，某同学利用“教学用的可拆变压器”进行探究。
(1)下列器材中，实验需要的器材是________。
A.干电池
B.低压交流电源
C.220V交流电源
D.条形磁体
E.可拆变压器和导线
F.直流电压表
G.多用电表

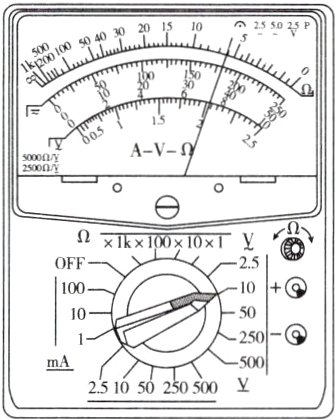

(2)该同学认真检查电路无误后，先保证原线圈匝数不变，改变副线圈匝数；再保证副线圈匝数不变，改变原线圈匝数。分别测出相应的原、副线圈两端的电压值。由于交变电流的电压是变化的，所以，我们实际上测量的是电压的________(选填“有效”或“最大”)值。其中一次操作后副线圈所接多用电表示数如图所示，此时电表读数为________。

(3)理想变压器原、副线圈电压应与其匝数成________(选填“正比”或“反比”)，实验中由于变压器的铜损和铁损以及漏磁，导致原线圈与副线圈的电压之比一般________(选填“大于”“小于”或“等于”)原线圈与副线圈的匝数之比。
[实践探究](1)为了人身安全，完成该实验应使用哪种电源？
______________________________
(2)题图多用电表选择的是什么挡？应按刻度盘哪一行刻度线读数?
______________________________
(3)由于铜损和铁损以及漏磁，实际变压器副线圈两端的电压比理论计算值大还是小?
______________________________

答案： 实践探究
(1)提示:低压交流电源。
(2)提示:交流电压10V挡。中间一行刻度线。
(3)提示:小。
[规范解答]
(1)“探究变压器原、副线圈电压与匝数的关系”要用低压交流电源和交流电表，所以只需要多用电表、低压交流电源以及可拆变压器和导线，故选B、E、G。
(2)多用电表测量的是交流电压的有效值。题图多用电表选用的挡位是交流电压10V挡，由题图可得电表读数为7.2V。
(3)理想变压器没有能量损耗，原、副线圈电压应与其匝数成正比;实验中由于变压器的铜损和铁损以及漏磁，导致副线圈两端的电压$U_2$较小，所以$\frac{U_1}{U_2}＞\frac{n_1}{n_2}$。
[答案]
(1)BEG
(2)有效 7.2V
(3)正比 大于

[变式训练1] 在“探究变压器原、副线圈电压与匝数的关系”的实验中:
(1)下列说法正确的有________。
A.为确保实验安全，实验中要求交流电压不高于36V
B.用多用电表测量副线圈电压时，电压表示数会不断变化
C.研究原线圈匝数对副线圈电压的影响时，需保持原线圈电压、副线圈匝数不变，改变原线圈的匝数
(2)变压器铁芯是由相互绝缘的薄硅钢片平行叠压而成的，而不是采用一整块硅钢，这样设计的原因是________。
A.减小涡流，提高变压器的效率
B.增大涡流，提高变压器的效率
C.增大铁芯中的电阻，以产生更多的热量
(3)实验中将电源接在原线圈两个接线柱之间，调整原、副线圈的匝数之比为2∶3，用电压表测得副线圈的两个接线柱之间的电压为3.0V，则原线圈的输入电压可能为________。
A.1.8V
B.2.0V
C.2.2V

答案： 答案
(1)C
(2)A
(3)C
解析
(1)为确保实验安全，实验中要求交流电压不高于12V，故A错误;用多用电表测量副线圈电压时，电压表示数是副线圈两端交变电压的有效值，不会发生变化，故B错误;根据控制变量的思想，可知C正确。
(2)交变电流会产生变化的磁场，在铁芯内部因电磁感应产生涡流，会损耗能量，不用整块的硅钢铁芯，其目的是减小涡流，减小能量损耗，提高变压器的效率，故选A。
(3)若是理想变压器，则变压器线圈两端的电压与匝数的关系为$\frac{U_1}{U_2}=\frac{n_1}{n_2}$，原、副线圈的匝数之比为2∶3，用电压表测得副线圈的两个接线柱之间的电压为3.0V，则原线圈的电压理论值为2V。考虑到实验用可拆变压器不是理想变压器，有漏磁、热损耗等现象，则原线圈所接的电压应大于2V，可能为2.2V。故选C。
