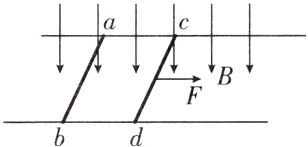

[变式训练1 - 2] 如图所示，两光滑平行长直金属导轨水平固定放置，导轨间存在竖直向下的匀强磁场。两根相同的金属棒ab、cd垂直放置在导轨上，处于静止状态。t = 0时刻，对cd棒施加水平向右的恒力F，棒始终与导轨接触良好，导轨电阻不计。关于两金属棒刚开始的运动，下列判断正确的是（ ）
　　　　　
A. 金属棒ab向右做匀加速运动
B. 金属棒cd向右做匀加速运动
C. 金属棒ab向右做加速度增大的加速运动
D. 金属棒cd向右做加速度增大的加速运动

答案： [变式训练1−2]　C　[金属棒cd在恒力F作用下由静止开始加速，此时金属棒ab、cd的加速度分别为$a_{ab}=0$，$a_{cd}=\frac{F}{m}$；之后一段时间，$v_{ab}＜v_{cd}$，由法拉第电磁感应定律可得，闭合回路的感应电动势大小$E = BL(v_{cd}-v_{ab})$，由闭合电路欧姆定律可得，闭合回路中的电流大小$I=\frac{E}{R_{总}}$，则两金属棒所受安培力大小均为$F_{安}=BIL=\frac{B^{2}L^{2}}{R_{总}}(v_{cd}-v_{ab})$，根据楞次定律及左手定则，cd所受安培力向左，ab所受安培力向右；由牛顿第二定律，对金属棒ab，有$a_{ab}=\frac{F_{安}}{m}=\frac{B^{2}L^{2}}{mR_{总}}\cdot(v_{cd}-v_{ab})$，对金属棒cd，有$a_{cd}=\frac{F - F_{安}}{m}=\frac{F}{m}-\frac{B^{2}L^{2}}{mR_{总}}(v_{cd}-v_{ab})$；开始时，$a_{ab}＜a_{cd}$，则两金属棒刚开始运动的一段时间，$v_{cd}$增大得比$v_{ab}$快，则$v_{cd}-v_{ab}$减小，由两加速度表达式可知，随着$v_{cd}-v_{ab}$的减小，$a_{cd}$由$\frac{F}{m}$减小，$a_{ab}$由0逐渐增加，故C正确，A、B、D错误。]

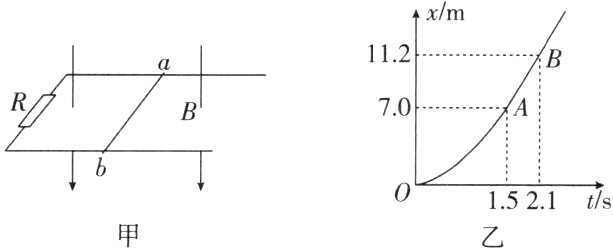

例2 如图甲所示，足够长的两根光滑平行金属导轨固定在水平面内，其宽度L = 1 m，导轨之间接有电阻R，阻值为4 Ω，匀强磁场竖直向下穿过导轨平面，质量m = 0.1 kg、电阻r = 3 Ω的金属棒ab紧贴在导轨上。现对金属棒ab施加水平向右的恒定拉力F = 1 N，使它由静止开始运动，棒在运动过程中始终与导轨垂直且与导轨接触良好，向右运动距离x与时间t的关系如图乙所示，图像中的OA段为曲线，AB段为直线，导轨电阻不计。
　　　　　　
(1)判断金属棒两端a、b的电势高低；
(2)求磁感应强度B的大小；
(3)在金属棒ab开始运动的1.5 s内，电阻R上产生的热量。
[规范解答] ____________________________

答案：
(1)根据右手定则可知，a端电势高。
(2)由题图乙可知，在1.5 s后，金属棒做匀速运动，速度为$v=\frac{\Delta x}{\Delta t}=\frac{11.2 - 7.0}{2.1 - 1.5}\text{ m/s}=7\text{ m/s}$
由平衡条件可知$F = F_{安}=ILB$
且有$I=\frac{E}{R + r}$，$E = BLv$
联立并代入数据解得$B = 1\text{ T}$。
(3)由动能定理可知$Fx+W_{安}=\frac{1}{2}mv^{2}-0$
由功能关系知$Q=-W_{安}$
电阻R上产生的热量$Q_{R}=\frac{R}{R + r}Q$
联立并代入数据解得$Q_{R}=2.6\text{ J}$。
[答案]
(1)a端电势高
(2)1 T
(3)2.6 J
