《2025年名校课堂九年级物理全一册沪粤版》

8. 某导体的电阻为$10\Omega$，电阻两端的电压为$2V$，则该电阻的电功率为0.4$W$；若电阻两端的电压变为原来的两倍，则此时电阻的电功率为1.6$W$。

答案： 0.4 1.6

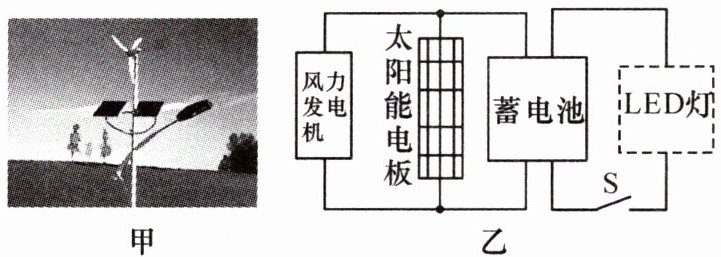

9. 【教材习题改编】如图甲，现代城市的道路两旁，常安装有风光互补$LED$路灯，路灯的电路原理如图乙所示。这套风光互补路灯中两只$LED$灯并联连接，灯上标有“$24V$ $60W$”字样，两个$LED$灯正常发光时，通过光控开关$S$的电流为5$A$。该电路中两块蓄电池的型号均为“$12V$ $120A\cdot h$”，假如蓄电池充满电后太阳能电板和风力发电机都停止工作，则消耗两块蓄电池总电能的一半(设蓄电池对外供电时其电压不变)可使$2$只$LED$灯正常发光12$h$。

答案： 5 12

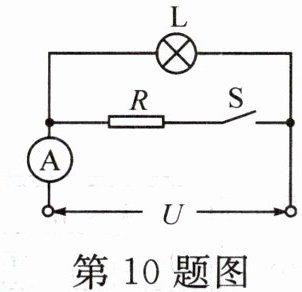

10. (2024·济宁)在如图所示的电路中，电源电压为$6V$，当开关$S$闭合后，电路总功率变化了$1.8W$，则电流表示数变化了0.3$A$，电阻$R=$20$\Omega$。

答案： 0.3 20

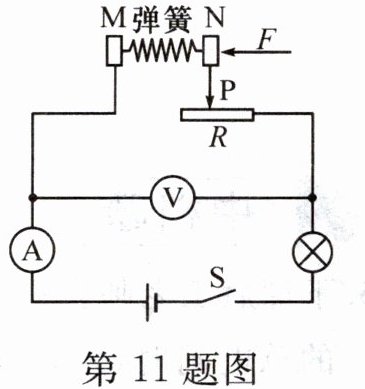

11. 如图为一款握力计的电路示意图，金属板$M$固定不动，金属板$N$可带动滑片$P$移动，与$R$构成滑动变阻器，弹簧的电阻不计，电源电压保持不变；闭合开关$S$后，当握力$F$减小时(弹簧一直处于压缩状态)，下列说法正确的是(D)

A.灯泡的亮度变暗
B.电流表的示数变小
C.电压表的示数变大
D.电路消耗的电功率变大

答案： D

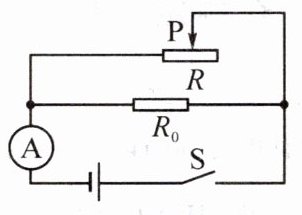

12. 如图所示电路，电源电压恒为$6V$。闭合开关$S$，滑动变阻器$R$接入电路的阻值为$10\Omega$时，电流表的示数为$1.8A$。下列说法不正确的是(C)

A.通过$R_{0}$的电流是$1.2A$
B.$R_{0}$的阻值是$5\Omega$
C.当$R$为$20\Omega$时，其电功率是$7.2W$
D.当$R$为$30\Omega$时，电路总功率是$8.4W$

答案： C

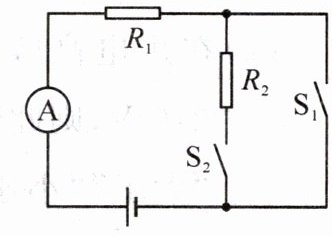

13. 如图所示的电路，电源电压保持不变。闭合开关$S_{1}$和$S_{2}$时，电流表示数为$3A$，电阻$R_{1}$消耗的电功率为$18W$；只闭合开关$S_{2}$时，电流表的示数为$1A$。求：
(1) 电阻$R_{1}$的阻值。
(2) 电源电压$U$。
(3) 只闭合开关$S_{2}$时，电阻$R_{2}$消耗的功率$P_{2}$。

答案： 解：
(1)同时闭合开关$S_1$和$S_2$时，电路为$R_1$的简单电路，根据P
$=UI=IR·I=I^2R$可得，电阻$R_1$的阻值：$R_1=\frac{P_1}{I_1^2}=\frac{18W}{(3A)^2}=$
$2\Omega$
(2)由P=UI可得，电源电压$:U=\frac{P_1}{I_1}=\frac{18W}{3A}=6V$
(3)只闭合开关$S_2$时，$R_1$与$R_2$串联，
此时$R_1$两端电压：
$U_1=IR_1=1A × 2\Omega=2V$
$R_2$两端电压：$U_2=U-U_1=6V-2V=4V$
根据P=UI可得，电阻$R_2$消耗的功率：
$P_2=U_2I=4V × 1A=4W$
