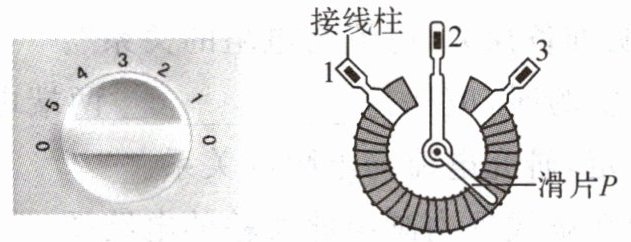

7. 如图所示，为某品牌风扇调速器和用于调速的电位器结构图，1、2、3是它的三个接线柱，如果要使滑片P顺时针转动时风扇转速加快，接入电路的接线柱是(A)


A.1与2
B.2与3
C.1与3
D.以上连接方法都正确

答案： 7.A

8. 如图所示，甲、乙为滑动变阻器接入电路的两种方式，滑片P向左移动时，变阻器接入电路的电阻变化情况是(A)

A.甲、乙都增大
B.甲、乙都减小
C.甲增大，乙减小
D.甲减小，乙增大

答案： 8.A

【变式】如图所示的甲、乙两个电路，ab两端电压恒定。当滑动变阻器的滑片均向d端移动少许时，甲电路中电流表的示数将变大，乙电路中电流表的示数将不变。(填“变大”“变小”或“不变”)

答案：  [变式] 变大 不变

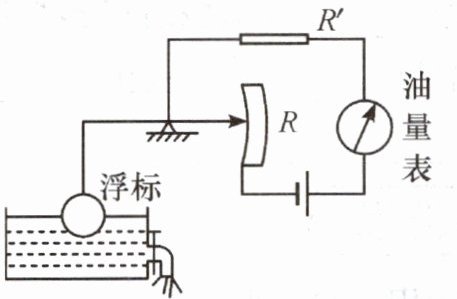

9. 如图所示是一种自动测定油箱内油量的装置示意图，R是滑动变阻器，它的金属滑片是杠杆的一端。
(1)图中的油量表是电流(填“电压”或“电流”)表。
(2)当油箱内的油量减少时，滑片将向上(填“上”或“下”)移动，R接入电路的电阻变大(填“变大”或“变小”，下同)，通过电路的电流将变小，油量表的示数将变小。
(3)定值电阻R'在电路中的作用是保护电路。

答案： 9.
(1)电流
(2)上 变大 变小 变小
(3)保护电路

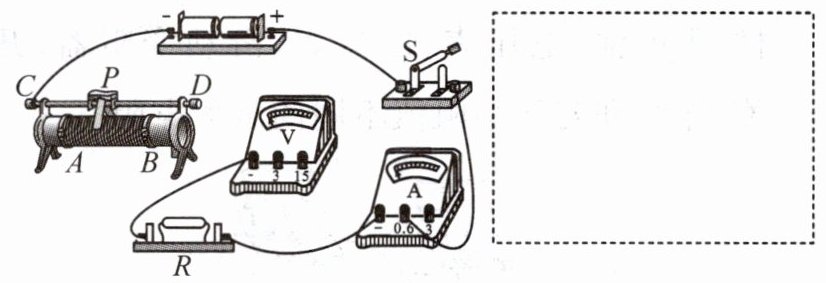

10. 如图，实物图有两根导线尚未连接，请用笔画线代替导线将实物图补充完整，并在虚线框中画出正确的电路图。要求：（1）电压表测定值电阻R两端的电压；（2）闭合开关，当滑动变阻器的滑片向右移动时，电流表的示数变大。

答案：

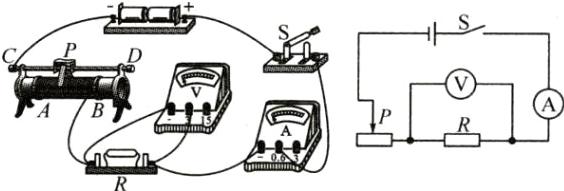

10.

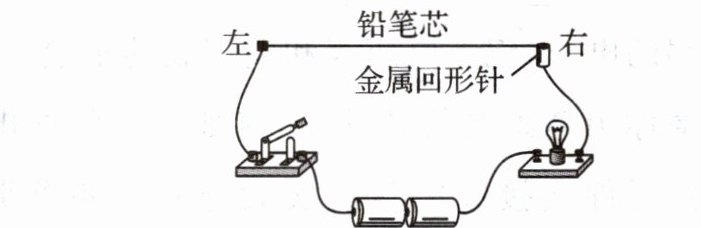

11. (2024·徐州)如图所示，小明用铅笔芯作滑动变阻器，设计并制作了一个调光灯模型。器材有：电池(电压为3V)、小灯泡(2.5V 0.3A)、铅笔芯、金属回形针、开关、导线、电压表。

(1)铅笔芯和小灯泡的连接方式是串联。
(2)闭合开关，回形针向左移动时，小灯泡的亮度将变亮。
(3)把电压表和小灯泡并联，调节回形针的位置，当电压表的示数为2.5V时，在铅笔芯上标记此时回形针的位置。为了安全使用调光灯，回形针向左调节不能超过此位置。
(4)甲、乙两根铅笔芯的长度都是17.5cm，甲的电阻为20Ω，乙的电阻为10Ω。调节效果可以从两个方面评价：一是小灯泡亮度的变化范围；二是调节的精度，回形针移动一定距离时，电阻变化越小，调节精度越高。则铅笔芯甲B。
A. 调节范围更大，调节精度更高
B. 调节范围更大，调节精度更低
C. 调节范围更小，调节精度更高
D. 调节范围更小，调节精度更低

答案： 11.
(1)串
(2)亮
(3)2.5
(4)B
