《2025年名校课堂九年级物理全一册沪粤版》

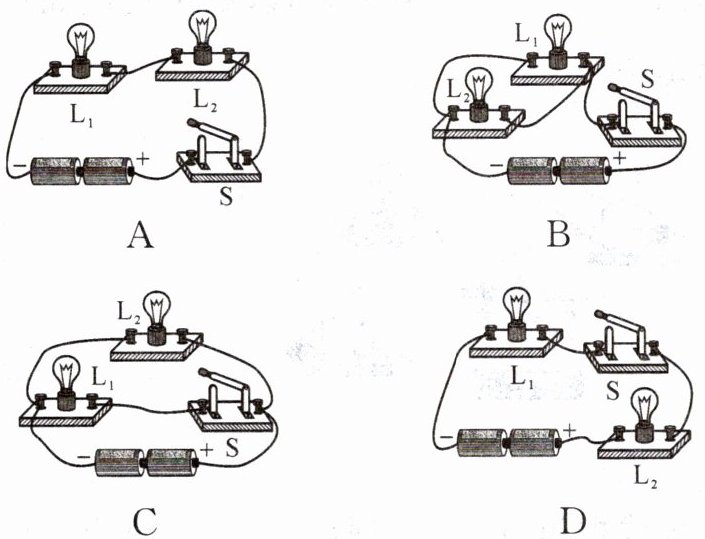

9. 如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是(B)

答案： 9.B

10. 关于生活中的一些电路，说法正确的是(A)

A.国庆节的夜晚，装饰高大建筑物的成千上万只节能小灯泡之间是并联的
B.街道两旁的路灯同时亮，同时灭，它们是串联的
C.台灯的开关和灯泡是并联的
D.教室内由一个开关同时控制的三盏灯之间是串联的

答案： 10.A

11. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任意一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是(B)

A.两个模块相当于开关，彼此串联
B.两个模块相当于开关，彼此并联
C.两个模块相当于电源，彼此并联
D.两个模块相当于电源，彼此串联

答案： 11.B

12. 霓虹灯招牌“中国农业银行”每个字背后是由许多 LED 灯串组成的，现发现第 4 个字“业”熄灭，其他字均正常发光(如图所示)。根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是(D)

A.“业”这个字的笔画之间一定是串联的
B.“业”这个字的笔画之间一定是并联的
C.“业”这个字与其他字之间一定是串联的
D.“业”这个字与其他字之间一定是并联的

答案： 12.D

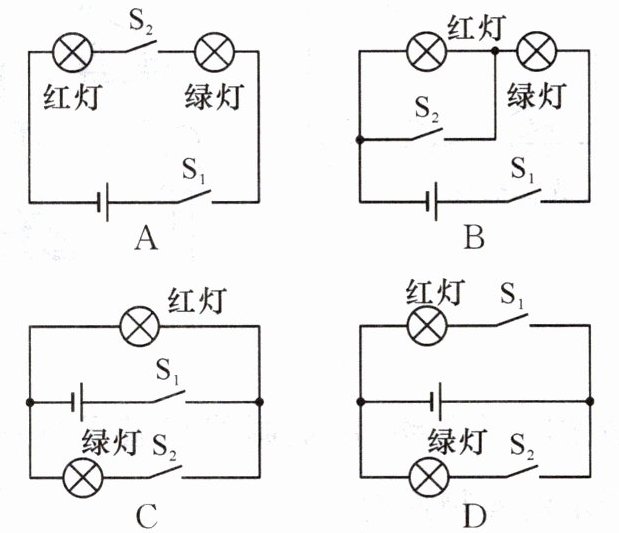

13. (2024·通辽)某交通路口指示车辆通行的信号灯由红灯和绿灯组成，红灯停，绿灯行，以下是红、绿灯工作时的电路简图。你认为正确的是(D)

答案： 13.D

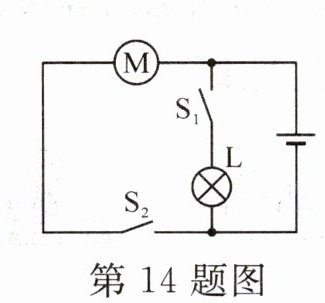

14. 如图是简化了的玩具警车的电路图，以下说法中正确的是(C)

A.开关 $ S_1 $ 控制整个电路
B.开关 $ S_1 $、$ S_2 $ 都闭合时电动机与小灯泡是串联的
C.电动机与小灯泡工作时互不影响
D.开关 $ S_2 $ 控制整个电路

答案： 14.C

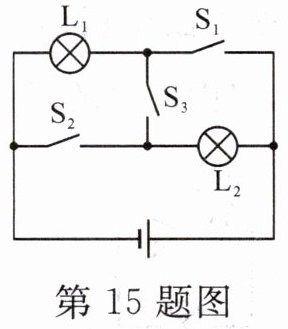

15. 如图所示电路中，要使小灯泡 $ L_1 $、$ L_2 $ 串联，必须闭合开关S₃，断开其他开关；若要 $ L_1 $、$ L_2 $ 并联，必须闭合开关S₁、S₂，断开其他开关；若闭合开关S₁、S₂、S₃，则会导致电源被短路。

答案： 15.S₃ S₁、S₂ S₁、S₂、S₃

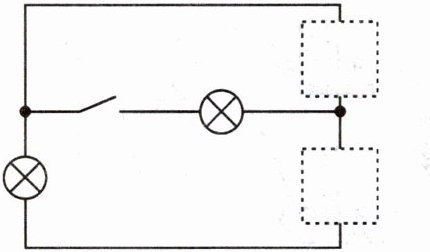

16. 如图所示，请在两个虚线框内填“电源”或“开关”的符号，使开关都闭合时，两灯组成并联电路。

答案：
16.
