《2025年名校课堂九年级物理全一册沪粤版》

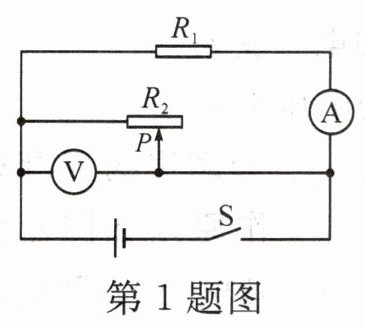

1. (2024·淄博)如图所示电路,闭合开关 S,滑动变阻器的滑片 P 向右移动时 (A)


A.电流表的示数不变,电压表的示数不变
B.电流表的示数变小,电压表的示数变大
C.电流表的示数不变,电压表的示数变大
D.电流表的示数变小,电压表的示数不变

答案： A

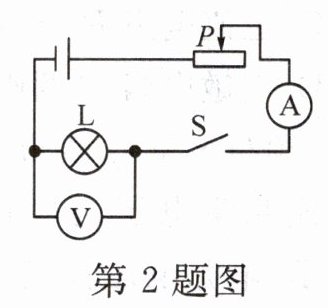

2. (2024·连云港)如图所示,电源电压不变,闭合开关 S 后,当滑动变阻器的滑片 P 向右移动过程中 (A)


A.电流表示数变小,灯变暗
B.电流表示数变大,灯变亮
C.电压表示数不变,灯亮度不变
D.电压表示数变小,灯亮度变亮

答案： A

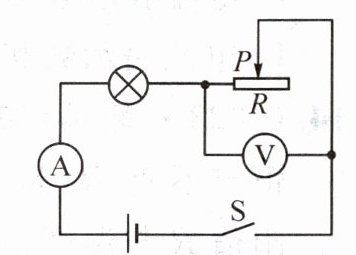

3. 如图,电源电压不变,闭合开关,将滑动变阻器的滑片 P 向左移动,下列说法正确的是( )


A.电流表示数变小
B.电压表示数变大
C.小灯泡变亮
D.滑动变阻器阻值变大

答案： C

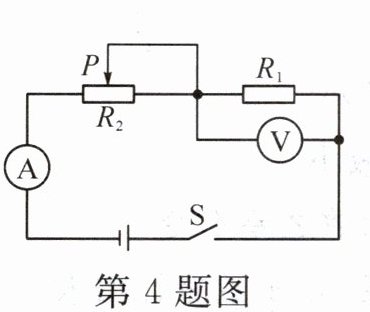

4. 如图所示电路中,电源电压保持不变。闭合开关 S,当滑动变阻器 $ R_2 $ 的滑片 P 向左移动时,两只电表示数的变化情况是 (A)

A.电压表与电流表示数的比值不变
B.电压表与电流表示数的比值变大
C.电压表示数不变,电流表示数不变
D.电压表示数变大,电流表示数变小

答案： A

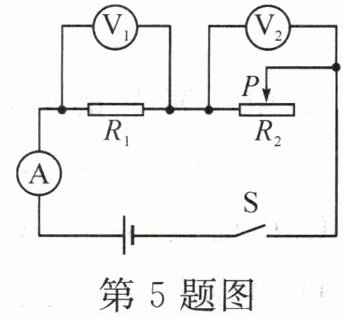

5. (2024·达州)如图所示,$ R_1 $ 为定值电阻,$ R_2 $ 为滑动变阻器,电源电压保持不变,闭合开关 S,滑动变阻器的滑片 P 向右移动的过程中,下列说法正确的是 (B)

A.电流表示数变大,电压表 $ V_1 $ 示数变小
B.电流表示数变小,电压表 $ V_2 $ 示数变大
C.电压表 $ V_1 $ 与电流表示数的比值变大
D.电压表 $ V_2 $ 与电流表示数的比值变小

答案： B

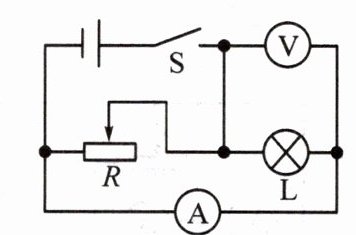

6. 电路如图所示,闭合开关,将滑动变阻器的滑片向左滑动一小段距离的过程中 (B)


A.灯泡的亮度变小
B.电流表的示数不变
C.电压表的示数变大
D.电压表与电流表示数的比值变小

答案： B

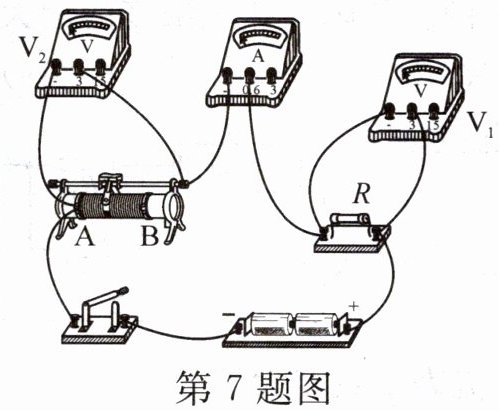

7. (2024·安徽)如图所示的电路中,电源两端电压保持不变,R 为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由 B 端滑到 A 端,电压表 $ V_1 $、电压表 $ V_2 $、电流表 A 示数变化量的绝对值分别为 $ \Delta U_1 $、$ \Delta U_2 $、$ \Delta I $。则 (D)

A.电流表 A 的示数变大,电压表 $ V_2 $ 的示数变大
B.电流表 A 的示数变小,电压表 $ V_1 $ 的示数变大
C.$ \Delta U_1 $ 与 $ \Delta I $ 的比值大于 R 的阻值
D.$ \Delta U_2 $ 与 $ \Delta I $ 的比值等于 R 的阻值

答案： D

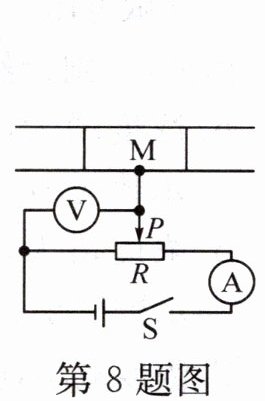

8. (2024·滁州天长市三模)计算机鼠标内装有自动控制传感器,其工作原理电路如图所示。物体 M 在导轨上左右移动时,可带动与之相连的滑动变阻器滑片 P 左右移动,通过电压表示数变化可反映出物体 M 移动的距离。当物体 M 向左移动时 (C)

A.电流表示数不变,电压表示数不变
B.电流表示数变大,电压表示数变大
C.电压表示数和电流表示数的比值变小
D.电源电压与电流表示数的乘积减小

答案： C
