《2025年名校课堂九年级物理全一册沪粤版》

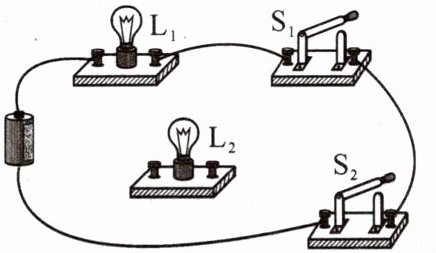

9. 完成如图所示电路连接,要求两灯并联,开关$S_{1}$控制$L_{1}$,$S_{2}$在干路中控制整个电路。

答案：

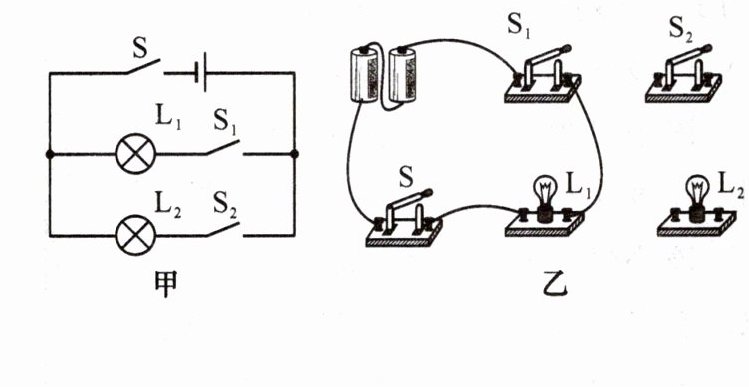

10. 根据如图甲所示的电路图,用笔画线代替导线,将图乙所示实物图连接完整。

答案：

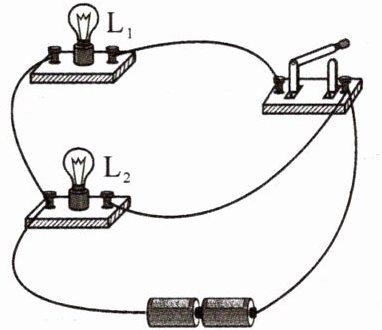

11. 如图所示电路,开关控制的是灯$L_{1}$,请改动一根导线,使得开关控制灯$L_{2}$。(在去除的导线上画“×”,并连上正确的导线,导线不得交叉)

答案：

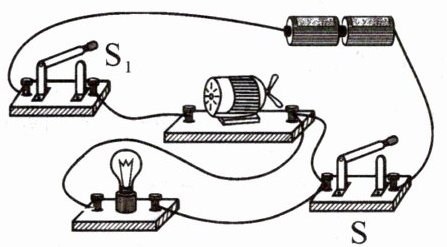

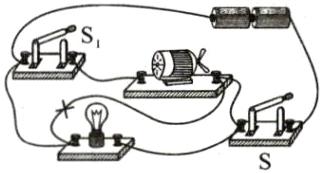

12. 在下面的电路中,有一根导线连接错误,请在错误的导线上画“×”,并画出正确的连接方式。要求:改正后,灯泡和电动机并联,开关$S$控制所有用电器,$S_{1}$只控制电动机。

答案：

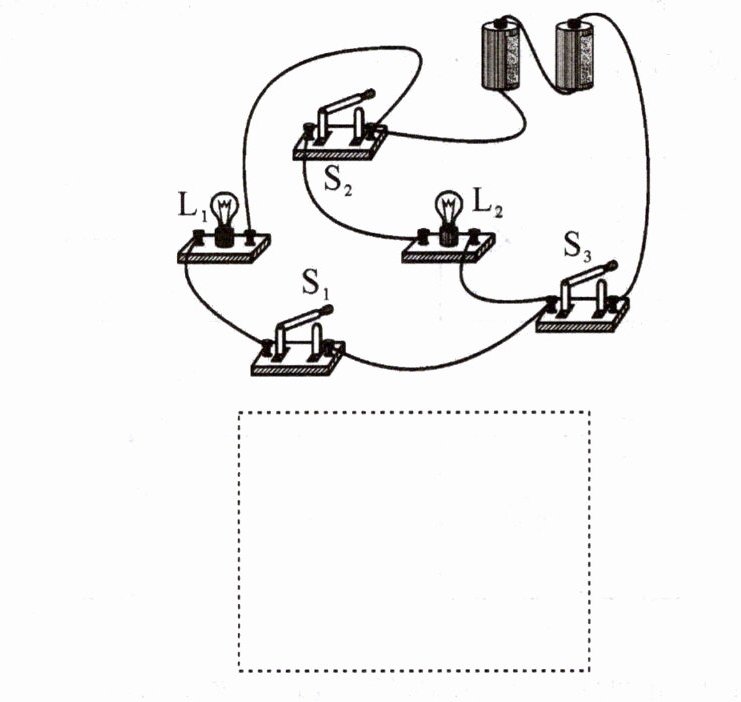

13. 根据图中的实物图画出相应的电路图,要求在图上标出元件字母名称。

答案：

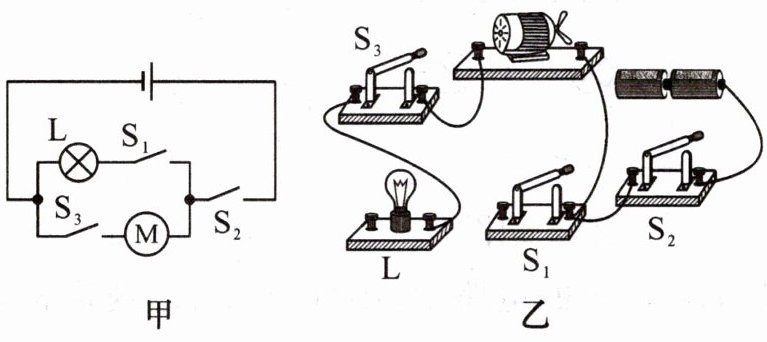

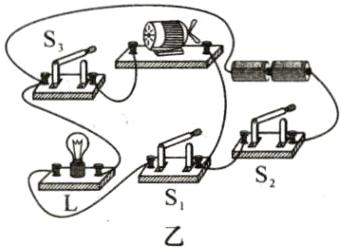

14. 图乙是根据图甲电路图连接的实物图,图中还有部分导线没有画出,请用笔画线代替导线将实物图连接完整。

答案：

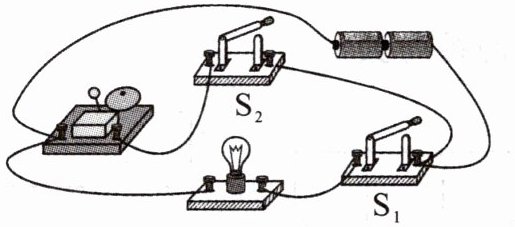

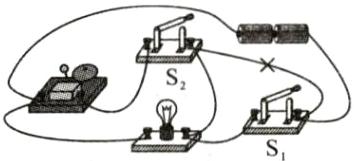

15. 小明发现,在下面的电路中,只要更改一根导线的连接,就可实现只闭合$S_{2}$时,灯泡和电铃均不工作,但只闭合$S_{1}$,灯泡可发光,若要灯泡和电铃同时工作,则需要将两个开关同时闭合。请在图中将需要更改的导线用“×”标出,并画出更改之后的导线。

答案：
