《2025年名校课堂九年级物理全一册沪粤版》

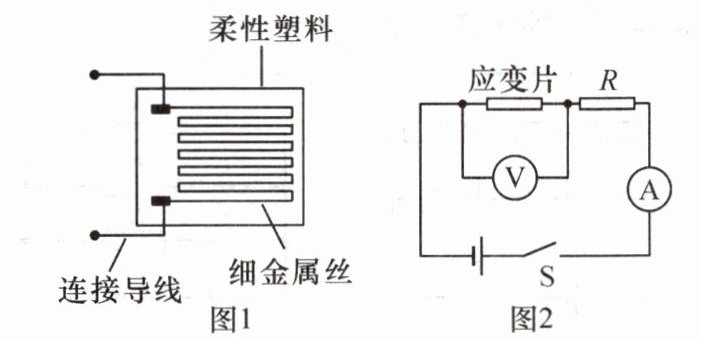

6. (2023·安徽)将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。将它接入图2所示的电路，电源电压不变，$R$为定值电
阻。闭合开关$S$，当应变片随被检测物体拉伸发生形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的(D)


A.电压表和电流表示数都变大
B.电压表示数变小，电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大，电流表示数变小

答案： D

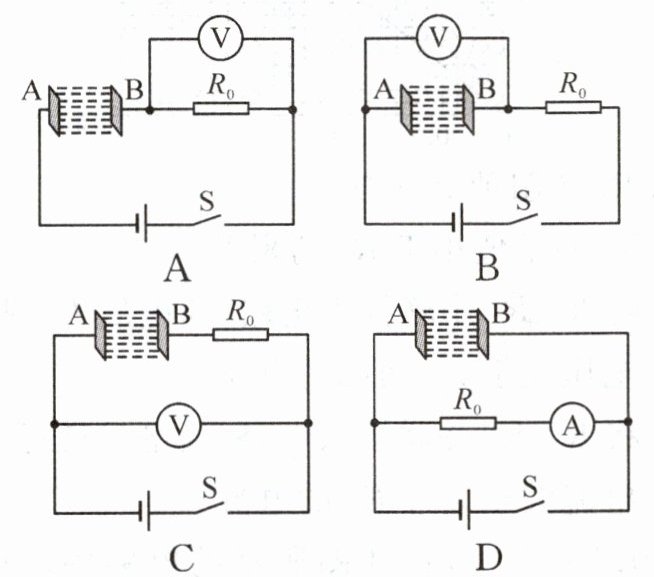

7. (2024·常州)海水盐浓度越大，其导电性越好，间距固定的金属片$A$、$B$之间海水的电阻越小。下列电路中，电源电压恒定，$R_{0}$为定值电阻，闭合开关$S$，海水盐浓度越大，电表示数越大的是(A)

答案： A

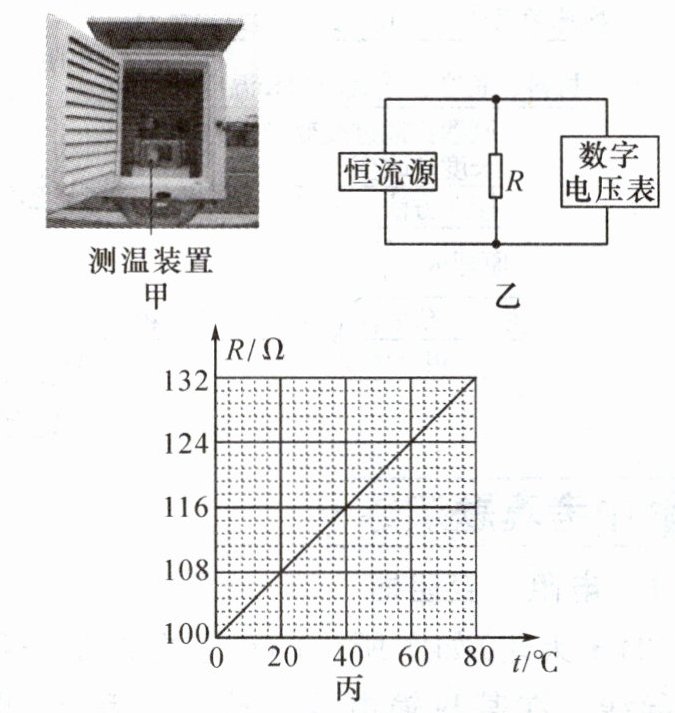

8. (2024·北京)图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻$R$变化时，通过$R$的电流大小保持不变。电阻$R$的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从$20^{\circ}C$上升到$30^{\circ}C$，电压表的示数变化了$8mV$。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是(C)


A.每升高$1^{\circ}C$，$R$的阻值增大$1.65\Omega$
B.通过$R$的电流为$20mA$
C.环境温度为$20^{\circ}C$时，电压表的示数为$216mV$
D.若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源

答案： C

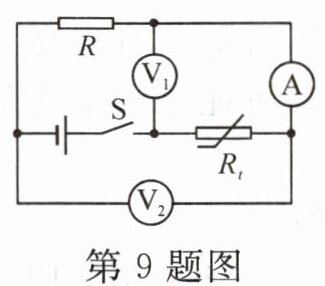

9. (2024·福建)如图所示电路，电源电压保持不变，$R$为定值电阻，$R_{t}$为热敏电阻，其阻值随温度的降低而增大。闭合开关$S$，当热敏电阻$R_{t}$的温度降低时，电压表$V_{1}$的示数变大，电压表$V_{2}$的示数与电流表$A$的示数之比不变。(填“变大”“不变”或“变小”)

答案： 变大 不变

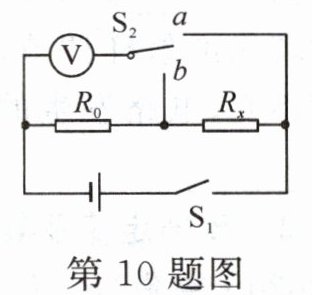

10. (2023·安徽)如图所示的电路中，电阻$R_{0} = 12\Omega$。闭合开关$S_{1}$，将单刀双掷开关$S_{2}$掷于$a$端，电压表示数为$2.5V$；将$S_{2}$切换到$b$端，电压表示数为$1.5V$，则电阻$R_{x}$的阻值为8$\Omega$。

答案： 8
