《2025年名校课堂九年级物理全一册沪粤版》

1. (2022·安徽)小红测量一个小灯泡(正常工作电压为 2.5 V)正常发光时的电阻,电源电压保持 3 V 不变,滑动变阻器的规格是“10 Ω 1 A”。

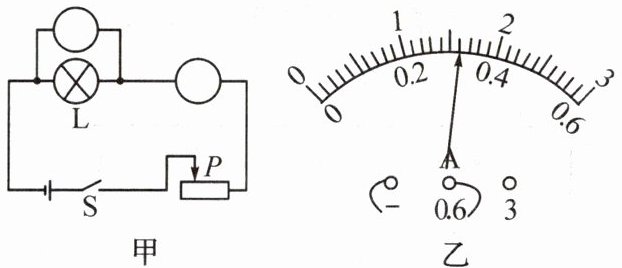

(1)图甲为实验电路图,图中的圆圈分别表示电流表和电压表,请在圆圈内填入相应的字母。
(2)正确连接电路后,将滑动变阻器的滑片移至电阻值最大处,闭合开关。要使小灯泡正常发光,应进行的操作是:。
(3)正确完成上述操作后,电流表的示数如图乙所示,则小灯泡正常发光时的电阻为7.8Ω。(结果保留一位小数)
(4)小灯泡正常发光时,因灯丝断路突然熄灭,若其他元件均完好,则此时电压表的示数大于(填“小于”“等于”或“大于”)2.5 V。
【补充设问】
(5)实验中调节滑动变阻器,使小灯泡两端的电压逐渐降低,看到小灯泡亮度会逐渐变暗,根据实验数据分析发现:在这段时间内,电流表和电压表的示数并不成正比例关系,分析其原因是灯丝电阻受到温度的影响。
(6)实验中,若小灯泡电阻变化量的绝对值是ΔR₁,滑动变阻器接入电路中的电阻变化量的绝对值是ΔR₂,则:ΔR₁和ΔR₂大小关系正确的是B(填字母序号)。
A. ΔR₁ = ΔR₂
B. ΔR₁ ＜ ΔR₂
C. ΔR₁ ＞ ΔR₂

答案：
1.
(1) 　
(2)滑动变阻器的滑片向右移动，使电压表示数为2.5V　
(3)7.8　　
(4)大于　　
(5)灯丝电阻受到温度的影响
(6)B

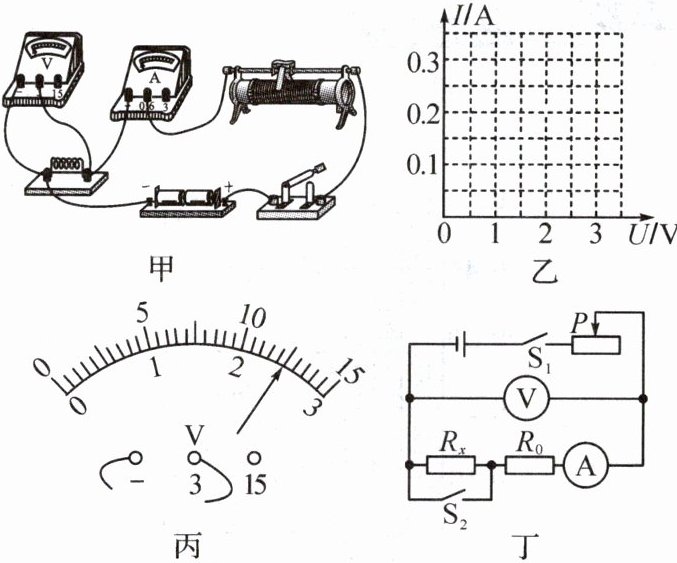

2. (2024·海南)小南用“伏安法”测量一个定值电阻的阻值,她连接的实验电路如图甲所示。

(1)实验前,小海帮助她检查电路,发现有一处连接错误,则错误之处是。

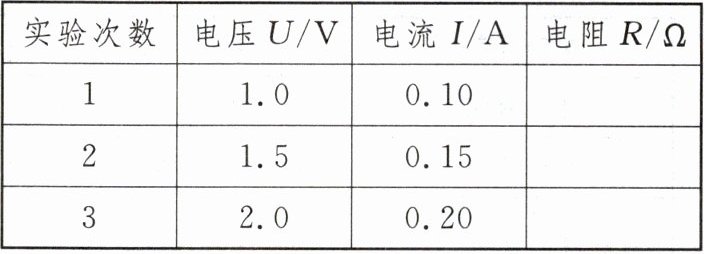

(2)改正错误后,小南进行实验并记录数据。请根据表中数据在图乙中绘出 I-U 关系图像。

(3)若电压表示数如图丙所示,则定值电阻两端的电压为V。
【补充设问】
(4)电流表的电阻虽然很小,但也会影响本实验中 Rₓ的测量结果,若用如图丁所示的电路进行测量可消除这个影响,其中电源电压恒定未知,R₀为定值电阻。请将实验步骤补充完整:
①按照如图丁所示的电路图连接电路,将滑动变阻器的滑片 P 置于最大阻值处;
②闭合开关 S₁、S₂,移动滑动变阻器滑片 P,读出电压表的示数 U₁和电流表的示数 I₁;
③断开开关 S₂,移动滑动变阻器滑片 P,读出电压表的示数 U₂和电流表的示数 I₂;
④则待测电阻 Rₓ阻值的表达式为 Rₓ =(用 U₁、U₂、I₁和 I₂表示)。

答案：
2.
(1)变阻器上面的两个接线柱接入电路
(2) 　
(3)2.5　
(4)④$\frac{U_{2}}{I_{2}}-\frac{U_{1}}{I_{1}}$
