《2025年名校课堂九年级物理全一册沪粤版》

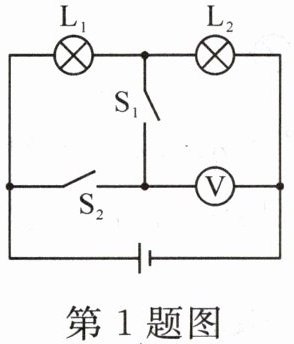

1. 如图所示的电路中,电源电压保持不变,当只闭合开关 $ S_{2} $ 时,电压表示数为 $ 6 \, V $,当只闭合开关 $ S_{1} $ 时,电压表的示数为 $ 2 \, V $,则 $ L_{1} $ 两端的电压为4 $ V $;若同时闭合 $ S_{1} $ 和 $ S_{2} $,则电压表示数为6 $ V $。

答案： 4 6

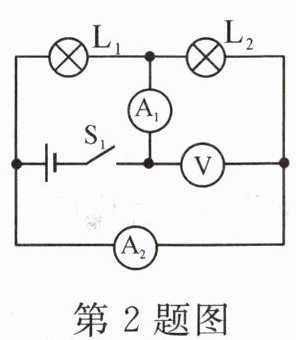

2. 如图所示的电路中,闭合开关,灯泡 $ L_{1} $ 和 $ L_{2} $ 的连接方式是并联,电流表 $ A_{1} $ 测量通过干路的电流,电压表 $ V $ 测量灯泡L₁(或灯泡L₂或电源)两端的电压。

答案： 并 干路 灯泡L₁(或灯泡L₂或电源)

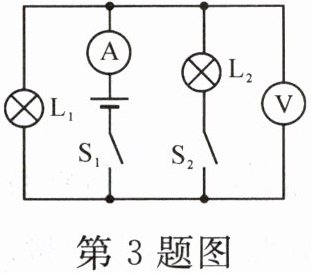

3. 如图所示,当开关 $ S_{1} $、$ S_{2} $ 闭合时,两灯都能正常发光,若再断开开关 $ S_{2} $,则(B)

A.电压表示数变小
B.电压表示数不变
C.电流表示数变大
D.电流表示数不变

答案： B

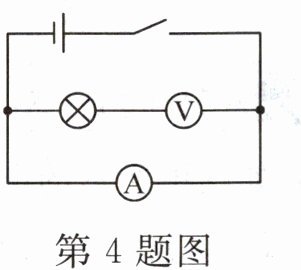

4. 某同学在做电学实验时,不慎将电压表和电流表的位置对换,如图。若开关闭合其后果是(B)

A.两表都会被烧坏
B.电压表不会被烧坏,电流表可能被烧坏
C.电压表不会被烧坏,且示数正常
D.两表都不会被烧坏

答案： B

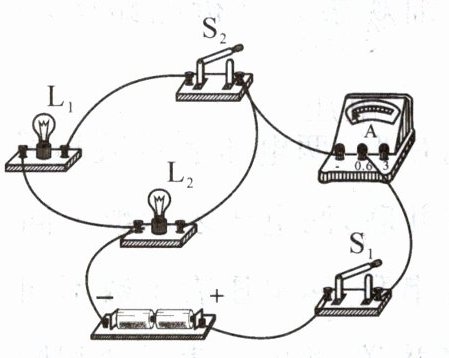

5. (2024·亳州谯城区期末)如图所示电路,闭合开关 $ S_{1} $、$ S_{2} $,电流表、灯泡 $ L_{1} $ 和 $ L_{2} $ 均能正常工作。下列说法正确的是(B)


A.只闭合开关 $ S_{2} $ 时,电流表测通过灯泡 $ L_{1} $ 的电流
B.开关 $ S_{1} $、$ S_{2} $ 都闭合,灯泡 $ L_{1} $ 与 $ L_{2} $ 并联
C.先闭合开关 $ S_{1} $、$ S_{2} $,再断开 $ S_{2} $,电流表示数变大
D.开关 $ S_{1} $、$ S_{2} $ 都闭合,灯泡 $ L_{1} $ 与 $ L_{2} $ 的亮度一定相同

答案： B

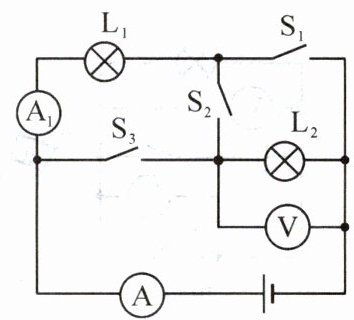

6. 如图所示,电源电压保持不变。当 $ S_{1} $ 断开, $ S_{2} $、$ S_{3} $ 闭合时,电压表示数为 $ 6 \, V $。
(1) 电源电压是多少? (简要说明理由)
(2) 当 $ S_{1} $、$ S_{3} $ 断开,$ S_{2} $ 闭合时,电压表示数为 $ 4 \, V $,则 $ L_{1} $、$ L_{2} $ 两端的电压分别为多少?
(3) 当 $ S_{1} $、$ S_{3} $ 闭合,$ S_{2} $ 断开时,电流表 $ A $ 和 $ A_{1} $ 的示数分别为 $ 0.5 \, A $ 和 $ 0.2 \, A $,则通过 $ L_{1} $、$ L_{2} $ 的电流分别为多少? 此时电压表示数为多少?

答案： 解:
(1)当S₂、S₃闭合，S₁断开时，L₁短路，电路中只有L₂，电压表示数为6V，即电源电压为6V
(2)当S₁、S₃断开，S₂闭合时，两灯泡串联，电压表测L₂两端的电压，此时电压表示数为4V,则L₂两端的电压:U₂=4V
　根据串联电路电压的规律，L₁两端的电压:
　U₁=U−U₂=6V−4V=2V
(3)当S₁、S₃闭合，S₂断开时，两灯泡并联，此时电压表示数为6V 电流表A测干路电流，电流表A₁测通过L₁的电流;则通过L₁的电流I₁=0.2A
　根据并联电路电流的规律可得，通过L₂的电流:
　I₂=I−I₁=0.5A−0.2A=0.3A
