《2025年名校课堂九年级物理全一册沪粤版》

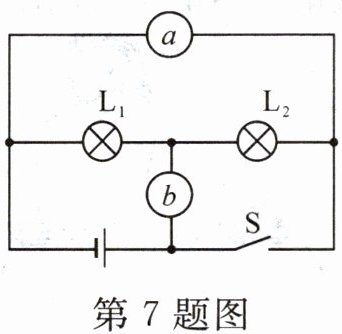

7. (2024·亳州谯城区期中)如图所示的电路中,闭合开关 $ S $,灯 $ L_{1} $、$ L_{2} $ 均发光,则(A)

A.$ a $、$ b $ 均为电压表,灯 $ L_{1} $、$ L_{2} $ 串联
B.$ a $、$ b $ 均为电流表,灯 $ L_{1} $、$ L_{2} $ 并联
C.$ a $ 为电流表,$ b $ 为电压表,灯 $ L_{1} $、$ L_{2} $ 串联
D.$ a $ 为电压表,$ b $ 为电流表,灯 $ L_{1} $、$ L_{2} $ 串联

答案： A

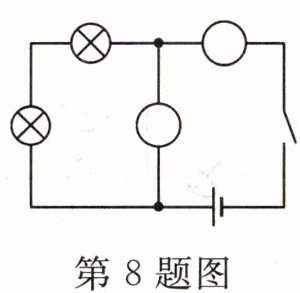

8. 在如图所示电路图中的两个“$ ◯ $”中填入电压表或电流表的符号,使开关闭合后两个小灯泡串联。

答案：

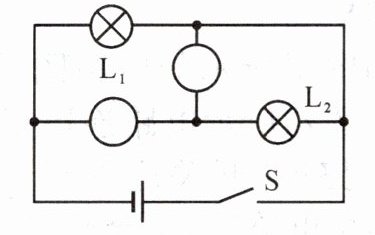

9. 在如图所示的圆圈内,分别填入“$ V $”或“$ A $”,使得开关 $ S $ 闭合后,两灯泡并联且都能发光。

答案：

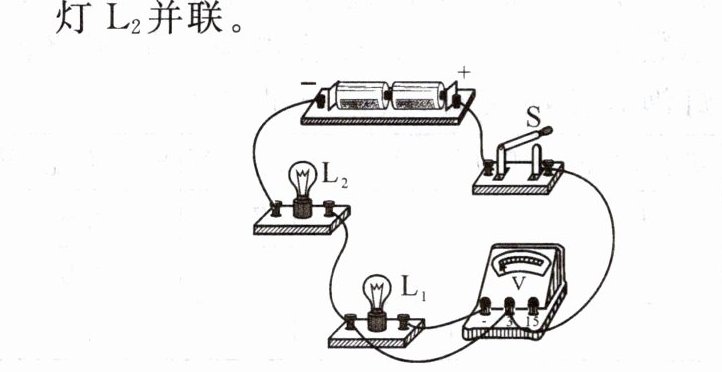

10. 请在图中用笔画线添加一根导线,使灯 $ L_{1} $ 与灯 $ L_{2} $ 并联。

答案：

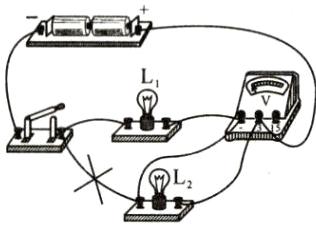

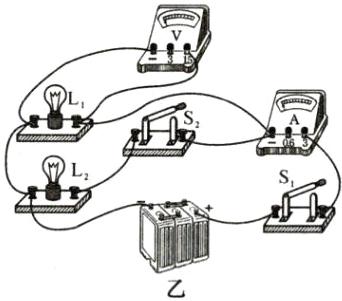

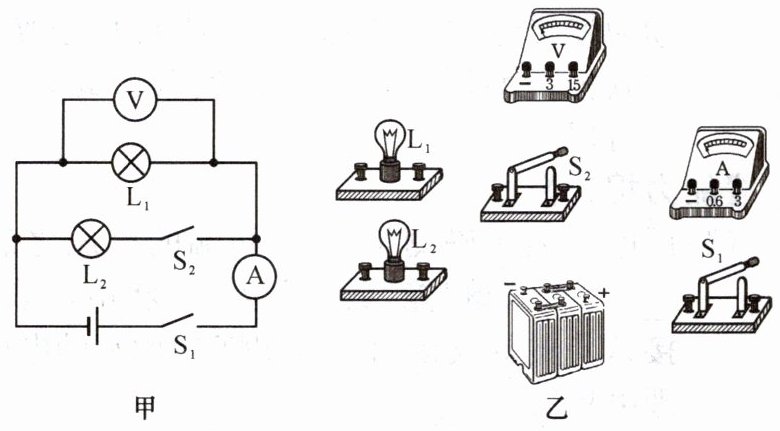

11. 根据图甲所示的电路图,连接对应的实物图乙。

答案：

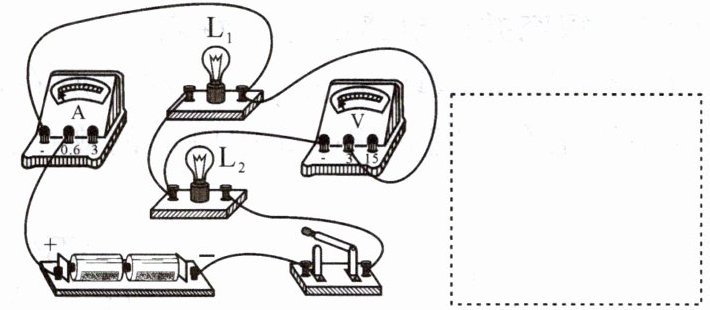

12. 根据实物电路,在虚线框中画出对应的电路图。

答案：

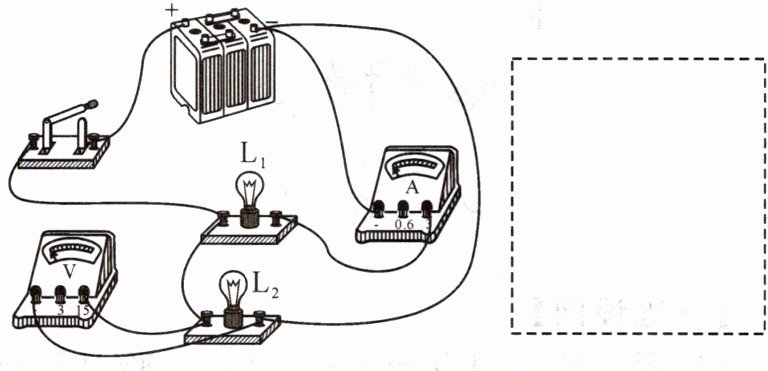

13. 在实验室,小明连好了一个如图所示的电路,请你在虚线框中画出这个电路图,并标明 $ L_{1} $ 和 $ L_{2} $。

答案：

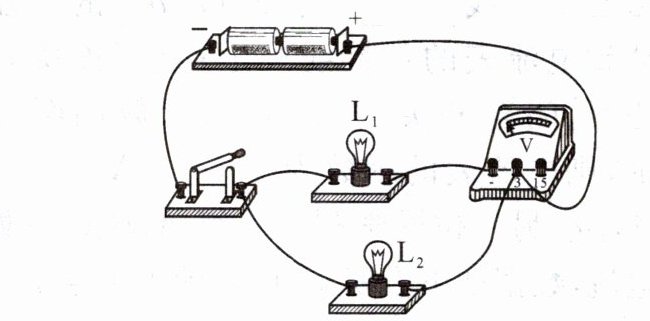

14. 实物电路如图所示,在原图上只改动一根导线,使电路成为串联电路,并使电压表测量灯 $ L_{2} $ 两端的电压。(在改动的导线上画“$ × $”,并画出重新连接的导线)

答案：

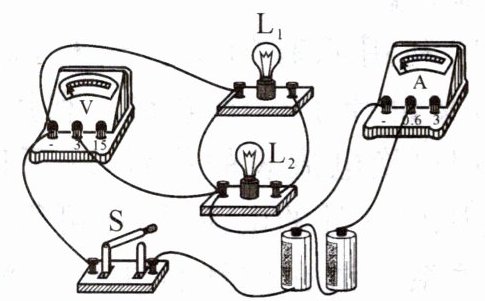

15. 小伟连接的两灯并联的电路如图所示。当他“试触”时,发现电压表的指针不动,电流表的指针很快向右偏转,两灯都不发光。小敏指出他在电路连接中存在错误,现在请你只改接图中的一根导线,使电路连接完全正确。(在错接的导线上画“$ × $”,然后画出正确的接线)

答案：
