《2025年名校课堂九年级物理全一册沪粤版》

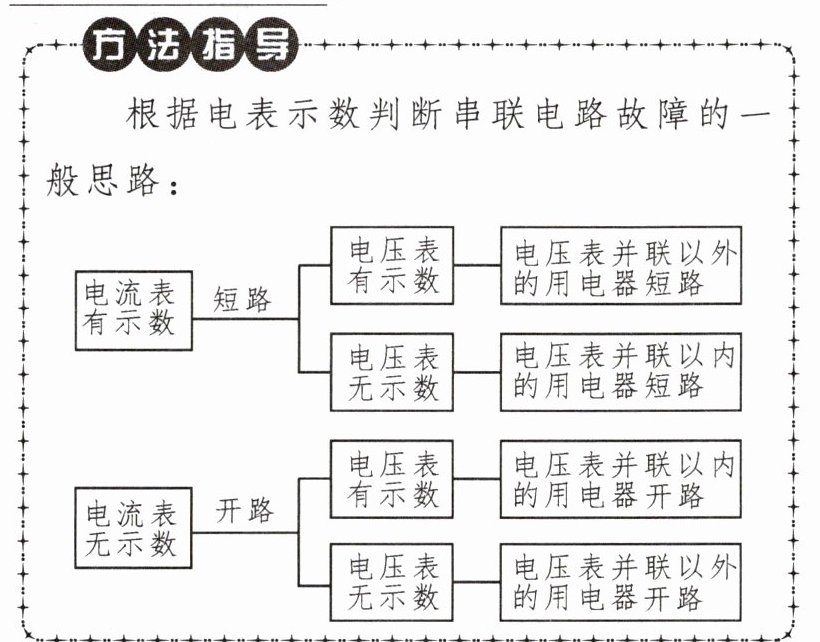

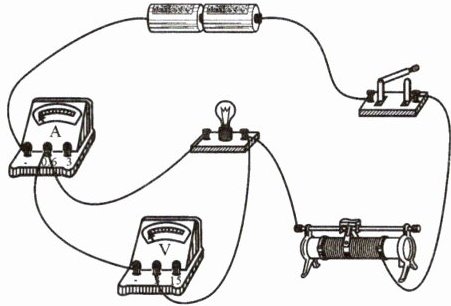

【例 1】小明在“测量小灯泡正常发光时的电阻”的实验中，实验电路如图所示，在多次实验过程中，小明遇到了以下问题，请你帮他一起分析、解决。

(1)闭合开关后，电流表、电压表均有示数，但移动滑动变阻器的滑片，电表示数均无变化，若只有一个元件有故障，产生这一现象的原因可能是滑动变阻器短路(写出一个可能的原因)。
(2)闭合开关后，小灯泡不发光，移动滑动变阻器的滑片，电流表有示数且会发生变化，但电压表始终无示数，则故障可能是小灯泡短路。
(3)闭合开关后，小灯泡发光，当滑片移动到某一位置时，小灯泡突然熄灭，此时电流表示数为 0，电压表示数接近电源电压，则电路中出现的故障可能是小灯泡开路。
(4)闭合开关后，小灯泡不发光，电流表、电压表均无示数，则故障可能是滑动变阻器(开关、电流表)开路。

答案：
(1)滑动变阻器短路
(2)小灯泡短路
(3)小灯泡开路
(4)滑动变阻器(开关、电流表)开路

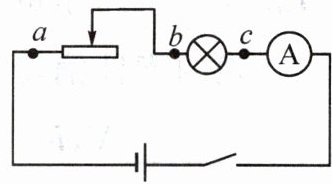

【变式】如图所示，小媛同学设计了一个简单的“调光电路”。电路连接好后闭合开关，导线完好，却发现小灯泡不亮，电流表无示数。于是用一个完好的电压表探测电路故障，将电压表接在 $ a $、$ b $ 两点间，发现无示数；接在 $ a $、$ c $ 两点间，发现有示数。则下列说法正确的是 ()


A.滑动变阻器短路
B.滑动变阻器开路
C.小灯泡短路
D.小灯泡开路

答案： D

【例 2】如图所示，电源电压不变，闭合开关 $ S $，灯泡 $ L_1 $、$ L_2 $ 都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，产生这一现象的原因可能是 ()


A.灯泡 $ L_1 $ 开路
B.灯泡 $ L_1 $ 短路
C.灯泡 $ L_2 $ 开路
D.灯泡 $ L_2 $ 短路
并联无短路，若短路会把电源烧坏。

答案： C

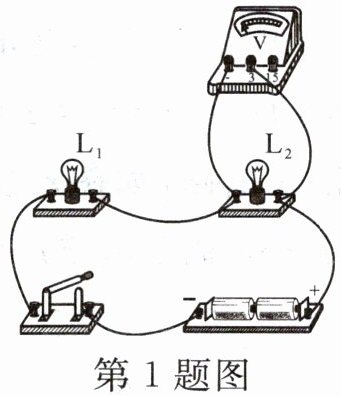

1. (2024 • 盐城)如图，在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。原因可能是 ()

A.$ L_1 $ 短路
B.$ L_1 $ 开路
C.$ L_2 $ 短路
D.$ L_2 $ 开路

答案： B

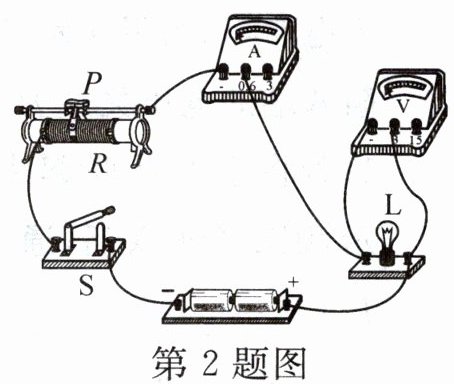

2. 如图所示，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。电路可能存在的故障是 ()

A.灯泡 $ L $ 短路
B.灯泡 $ L $ 开路
C.滑动变阻器 $ R $ 短路
D.滑动变阻器 $ R $ 开路

答案： B
