《2025年名校课堂九年级物理全一册沪粤版》

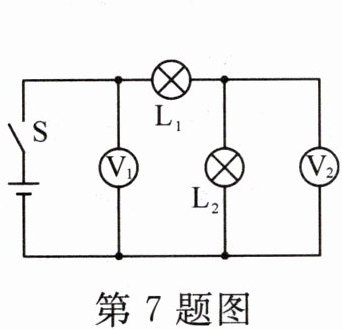

7. 请你仔细观察并分析电路图，下列说法正确的是(C)

A.两灯串联，两电压表示数相同
B.两灯并联，两电压表示数不同
C.两灯串联，两电压表示数不同
D.两灯并联，两电压表示数相同

答案： 7.C

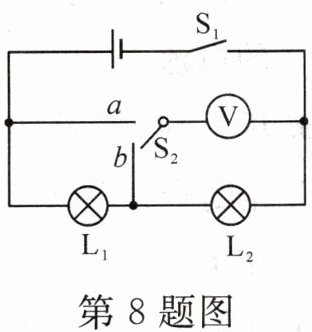

8. 如图所示的电路中，闭合开关 $ S_1 $，开关 $ S_2 $ 接到 $ a $ 时，电压表示数为 $ 9 \, V $，开关 $ S_2 $ 接到 $ b $ 时，电压表示数为 $ 4 \, V $，下列说法错误的是(B)

A.电源电压为 $ 9 \, V $
B.灯 $ L_1 $ 两端的电压为 $ 4 \, V $
C.灯 $ L_2 $ 两端的电压为 $ 4 \, V $
D.灯 $ L_1 $ 和 $ L_2 $ 两端的总电压为 $ 9 \, V $

答案： 8.B

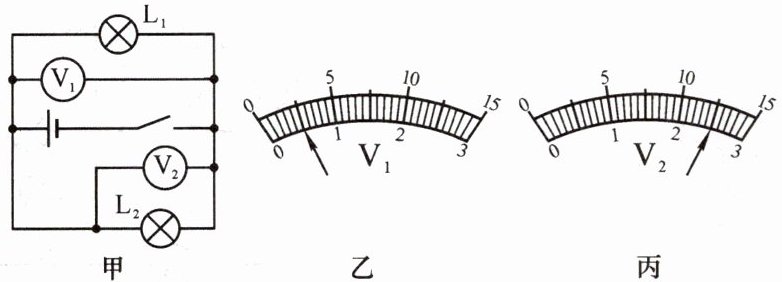

9. 如图甲是测量电压的电路图，闭合开关时，图乙、丙是两个电表指针的指示情况，则 $ L_1 $、$ L_2 $ 两端的电压分别是(D)

A.$ 0.5 \, V $ 和 $ 2.5 \, V $
B.$ 0.5 \, V $ 和 $ 12.5 \, V $
C.$ 2.5 \, V $ 和 $ 12.5 \, V $
D.$ 2.5 \, V $ 和 $ 2.5 \, V $

答案： 9.D

10. 如图所示的电路中，当开关 $ S $ 闭合时，电压表测的是L₁两端的电压，若 $ L_1 $ 灯丝突然断了，则电压表示数将变大(填“变大”“变小”或“不变”)。

答案： 10.L₁ 变大

11. 如图所示，电源电压保持不变，$ a $ 是从电压表的负接线柱引出的导线接头。$ a $ 与 $ b $ 处相接时，电压表示数为 $ 6.0 \, V $；使 $ a $ 与 $ b $ 处断开，然后与 $ c $ 处相接，闭合开关 $ S $ 后，电压表示数为 $ 4.5 \, V $，这时灯泡 $ L_2 $ 两端的电压为1.5 $ V $。

答案： 11.1.5

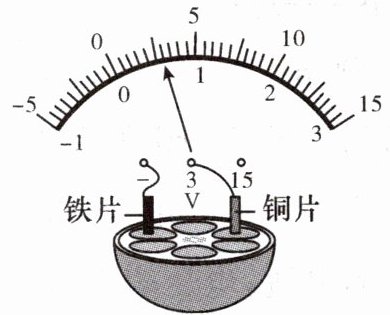

12. (2024·淮安节选)如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。
(1) 如图，用电压表测量电压，该水果电池电压为0.6 $ V $。
(2) 该水果电池正极是铜片(填“铁片”或“铜片”)。
(3) 为获得更高电压，可以将多个水果电池串联。

答案： 12.
(1)0.6
(2)铜片
(3)串

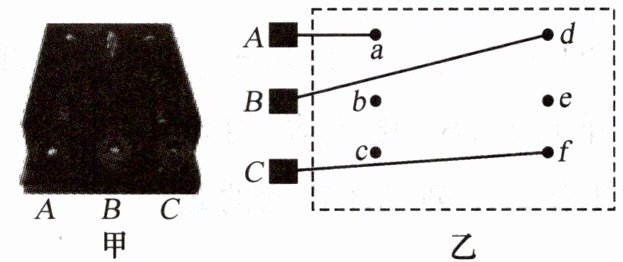

13. 如图甲所示的电池盒，盒外有三个接线柱 $ A $、$ B $、$ C $；盒内有三个 5 号电池插槽，六个接线柱 $ a $、$ b $、$ c $、$ d $、$ e $、$ f $；部分连接好的导线已画出，如图乙中所示。选接盒外不同接线柱，可从该电池盒获得 $ 1.5 \, V $、$ 3 \, V $、$ 4.5 \, V $ 三种输出电压。请你在图乙的虚线框内，用笔画线代替导线将三节干电池（用元器件符号表示）连接起来，组成一个符合实际的电源，并满足上述要求。

答案：
13.A
乙
