《2025年名校课堂九年级物理全一册沪粤版》

1. 在“测量小灯泡电功率”的实验中，小明同学的任务是测出额定电压为2.5V的某小灯泡的额定功率。
(1) 实验原理：。
(2) 在选择器材时，他至少需要用节新干电池作为电源。
(3) 连接电路时，他应将电压表和小灯泡联，电压表应选用V的量程。
(4) 请在虚线框内画出实验电路图。

(5) 正确连接好电路，闭合开关后开始实验操作时，首先要用手调节，同时眼睛观察表，直至其示数为时停止调节，读出此时电流表的示数。

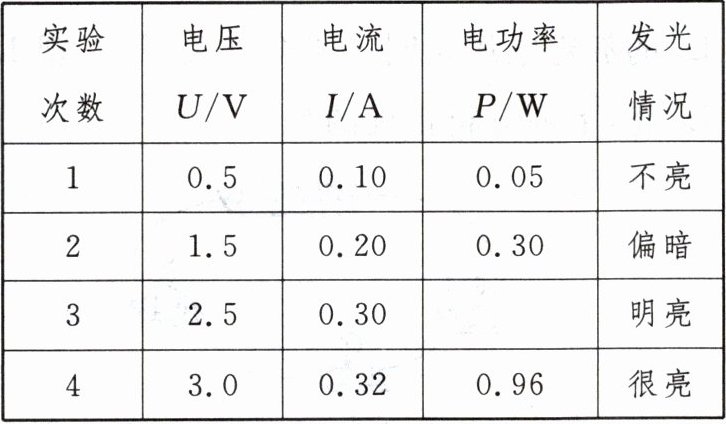

(6) 小明进行了4次实验，并将有关实验数据和现象记录在表中。

由表中数据可知：第1次实验中，小灯泡不亮的原因是；该小灯泡的额定功率为W，根据实验可知小灯泡的实际功率越，小灯泡越亮。

答案：

(1) $ P=UI $
(2) 2
(3) 并；0~3
(4)
（说明：滑动变阻器“一上一下”接入，电流表串联，电压表并联在小灯泡两端，电表正接线柱接电源正极一侧）
(5) 滑动变阻器的滑片；电压；2.5V
(6) 实际功率太小；0.75；大

2. (2024·淄博)在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V(正常发光时的电阻约为9Ω)。

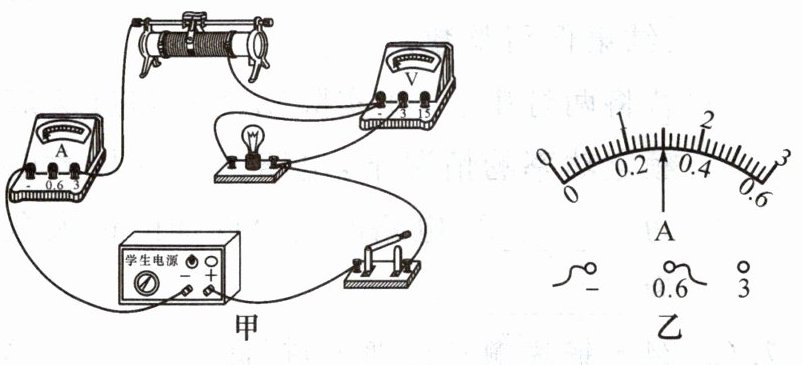

(1) 图甲是小明连接的电路，请指出不妥之处：。

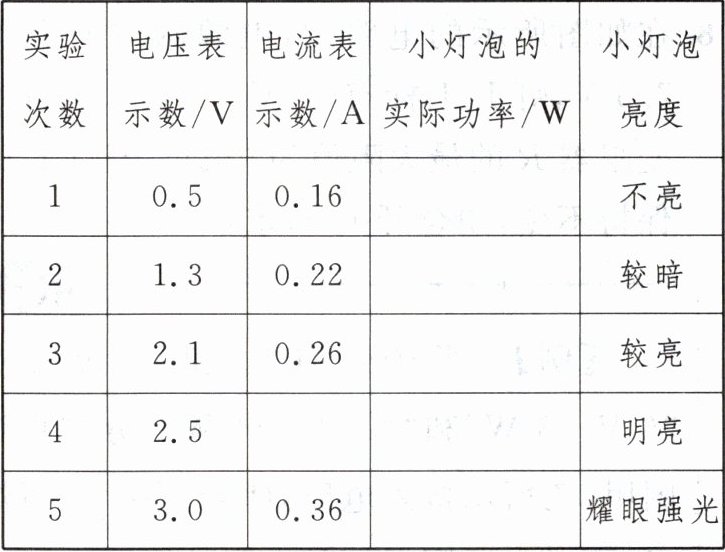

(2) 重新连好电路，闭合开关，移动滑动变阻器的滑片，进行多次测量，将数据及现象记录在表格中。

① 实验中多次测量的目的是。
② 第4次实验时电流表的示数如图乙所示，小灯泡的额定功率为W；接下来要完成第5次实验，滑动变阻器的滑片应向移动。
③ 通过实验发现，小灯泡两端的电压越大，实际功率越，小灯泡越亮。
④ 小聪发现表格中有一个电流数据有误，该数据是。

答案：
(1) 电压表量程选择过大
(2) ① 探究小灯泡在不同电压下的实际功率（或探究实际功率与亮度的关系）
② 0.75；右
③ 大
④ 0.36
