知识管理
1. 用电器逐个顺次相连的连接方式叫做串联。电流只有一条路径，电路中有一处断路，则所有用电器不能工作。开关控制整个电路的通断。
2. 用电器并列连接的连接方式叫做并联。电流路径至少有两条，有干路与支路之分，各支路中的用电器独立工作、互不影响。干路中的开关控制整个电路，支路中的开关控制其所在支路的通断。

答案： 1.串联　一　不能　整个
2.并联　两　干　支　独立　整个

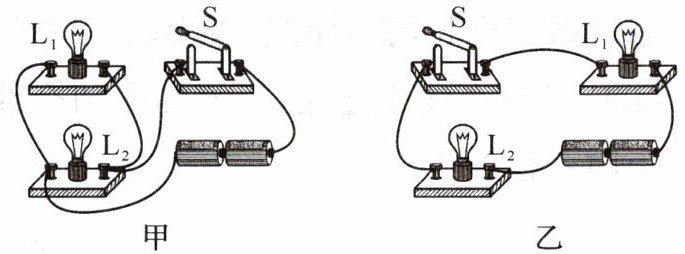

1. 在如图所示的电路中，闭合开关 S，下列说法正确的是(A)


A.甲是并联电路
B.乙是并联电路
C.甲、乙都是并联电路
D.甲、乙都是串联电路

答案： 1.A

2. 小明断开客厅的灯后，到书房去打开书房的灯进行学习，这两盏灯的连接方式(A)

A.一定并联
B.一定串联
C.可能串联
D.无法判断

答案： 2.A

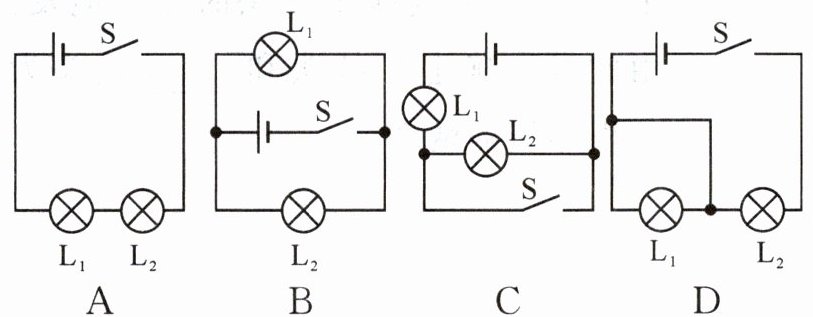

3. 下列电路中，当开关 S 闭合时，灯泡 $ L_1 $、$ L_2 $ 组成的电路为并联的是(B)

答案： 3.B

4. 如图所示的电路中，若 $ L_2 $ 的灯丝断了，而电路其他部分完好，则开关 S 闭合后(D)


A.$ L_1 $ 发光，$ L_2 $ 不发光
B.$ L_1 $ 不发光，$ L_2 $ 发光
C.$ L_1 $ 和 $ L_2 $ 都发光
D.$ L_1 $ 和 $ L_2 $ 都不发光

答案： 4.D

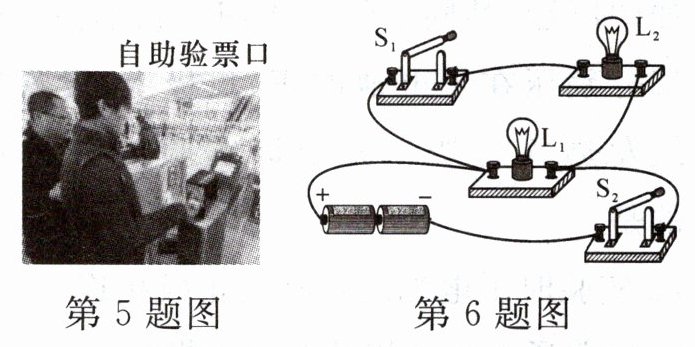

5. 在高铁站的自助验票口，乘客需刷身份证，同时进行人脸识别，只有“人证合一”，同时满足人脸识别和身份证扫描的要求才可通过闸机进入。那么人脸识别和身份证扫描这两个模块是串联的。

答案： 5.串联

6. 如图所示，闭合开关 $ S_1 $、$ S_2 $，灯泡 $ L_1 $、$ L_2 $ 是并联(填“串联”或“并联”)的，再断开开关 $ S_1 $，灯泡 $ L_1 $发光，灯泡 $ L_2 $不发光(后两空填“发光”或“不发光”)。

答案： 6.并联　发光　不发光

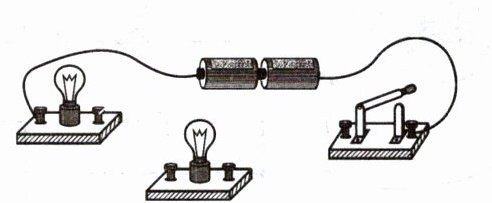

7. 请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。

答案：
7.

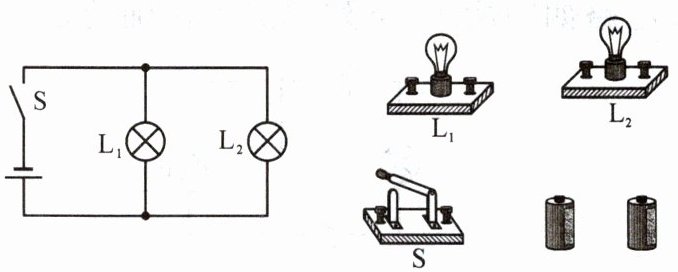

8. 请根据电路图，把实物元件连接起来。注意：实物图中导线不得交叉。

答案：
8.
