《2025年名校课堂九年级物理全一册沪粤版》

1. 在“测量定值电阻阻值”的实验中，提供的实验器材有：

A. 两节新干电池；
B. 电压表（量程 $0\sim 3\space V$，$0\sim 15\space V$）；
C. 电流表（量程 $0\sim 0.6\space A$，$0\sim 3\space A$）；
D. 滑动变阻器 $R(20\space \Omega \space 1\space A)$；
E. 待测电阻 $R_{x}$（阻值约为 $10\space \Omega$）；
F. 开关一个，导线若干。

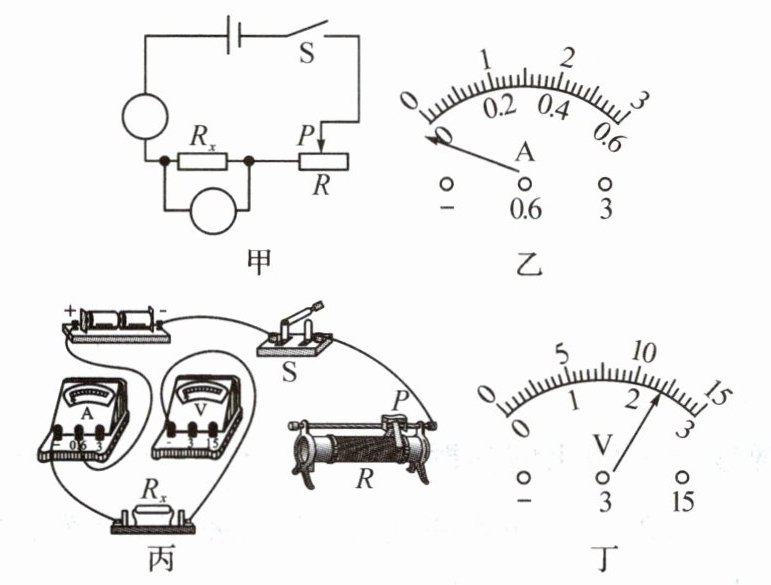

(1) 图甲是实验中设计的电路图，请在图中圆圈内正确填写表示电表的字母符号。
(2) 该实验的实验原理是$R = \frac{U}{I}$。实验时，电压表量程应选择0～3V，电流表量程应选择0～0.6A。
(3) 连接电路前，发现电流表指针位置如图乙所示，此时需要进行的操作是调零。连接电路时，开关应该断开（填“断开”或“闭合”）。
(4) 根据图甲的电路图，用笔画线代替导线，把图丙中的实物图连接完整。

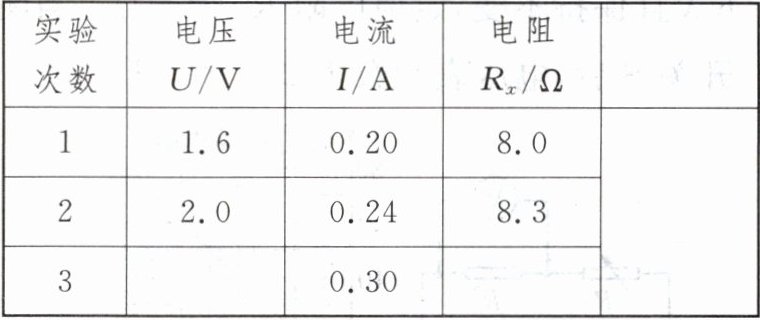

(5) 测得的部分数据已记录在表格中，表格中第一行的最后空格栏内应填写的内容是电阻的平均值$\overline{R_x}/ \Omega$。在第 3 次测量时，电压表的示数如图丁所示，则这次测量的 $R_{x}$ 阻值为8$\space \Omega$。

答案：
1.
(1) 　
(2)$R = \frac{U}{I}$　0～3V　0～0.6A　
(3)调零 断开　
(4) 　
(5)电阻的平均值$\overline{R_x}/ \Omega$　8

2. 在“测量小灯泡电阻”的实验中，已知小灯泡正常工作时的电压为 $2.5\space V$，正常工作时阻值大约为 $8\space \Omega$。

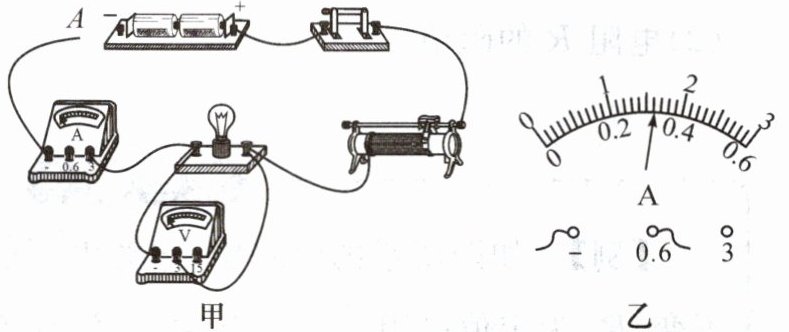

(1) 如图甲所示，小涛同学即将连好最后一根导线 $A$，他的同桌制止了他，说小涛连接电路时有两处错误，分别是连接电路时没有断开开关、电流表量程接错了，小涛根据同桌的意见进行了改正。
(2) 实验时，小涛发现小灯泡不亮，电压表有示数，电流表无示数，移动变阻器的滑片时，电压表的示数不变，则故障原因可能是小灯泡开路（填“开路”或“短路”）。

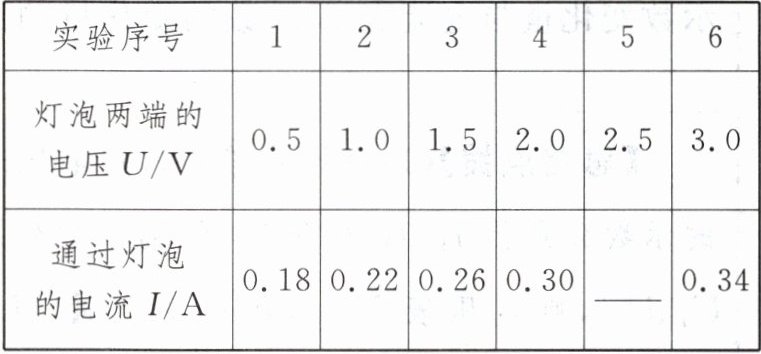

(3) 在实验过程中得到了如下表所示的 $U$ 和 $I$ 的数据，灯泡两端的电压为 $2.5\space V$ 时，电流表的示数如图乙，请将读数填入表格中的空白处，此时小灯泡的电阻约是7.8$\space \Omega$。（结果保留一位小数）

(4) 分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻变大（填“变大”“变小”或“不变”），进一步分析可知灯丝的电阻随温度的升高而增大。

答案： 2.
(1)连接电路时没有断开开关　　电流表量程接错了　　
(2)开路 20
(3)7.8　0.32　
(4)变大　灯丝的电阻随温度的升高而增大
