《2025年名校课堂九年级物理全一册沪粤版》

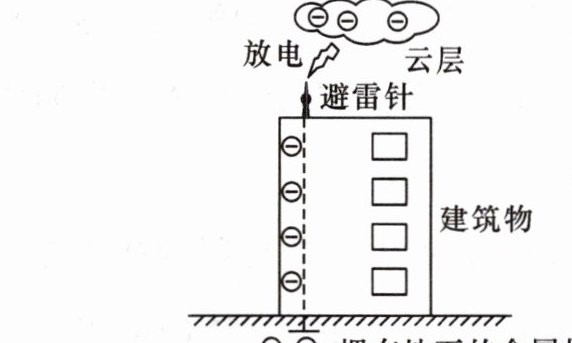

12. (2024·广州)如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是(D)


A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

答案： D

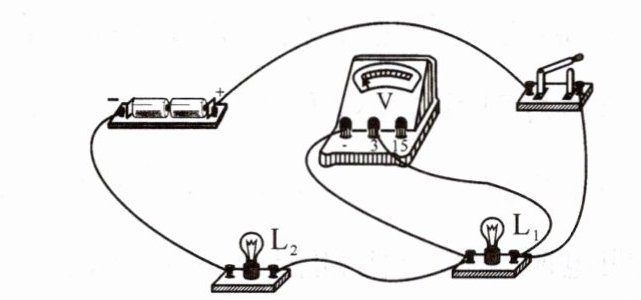

13. (2023·牡丹江)如图所示，闭合开关，说法正确的是(B)


A.两只小灯泡并联
B.电压表测量$L_1$两端的电压
C.若$L_1$不发光，一定是$L_1$开路
D.若$L_2$不发光，电压表一定无示数

答案： B

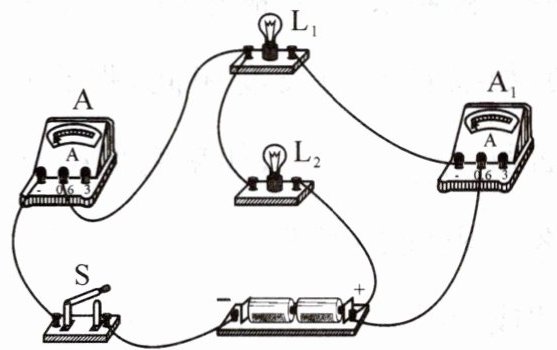

14. (2023·鄂州)实验电路如图所示，闭合开关$S$后，电流表$A$的示数为$0.5A$，电流表$A_1$的示数为$0.3A$。下列说法正确的是(C)


A.$L_1$与$L_2$串联
B.开关$S$只控制$L_1$
C.通过$L_1$、$L_2$的电流分别是$0.3A$、$0.2A$
D.通过$L_1$、$L_2$的电流分别是$0.5A$、$0.3A$

答案： C

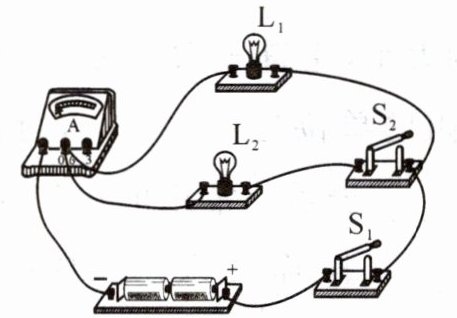

15. (2024·陕西)如图，电源电压不变。闭合开关$S_1$和$S_2$，小灯泡$L_1$和$L_2$均正常发光，电流表有示数。下列分析正确的是(B)


A.小灯泡$L_1$和$L_2$串联
B.若断开开关$S_2$，电流表示数会变小
C.若小灯泡$L_1$比$L_2$亮，原因是$L_1$两端的电压比$L_2$两端的电压大
D.若只闭合开关$S_2$，电路中只有小灯泡$L_2$发光

答案： B

16. (2024·青海)“飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图，其电路连接方式为并联，$L_1$、$L_2$两端的电压相等(填“相等”或“不等”)。

答案： 并 相等

17. (2023·自贡)为了保护同学们的视力，很多学校教室里的日光灯都换成了$LED$护眼灯，教室里的$9$盏护眼灯的连接方式是并(填“串”或“并”)联。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会增大(填“增大”“减小”或“不变”)。

答案： 并 增大
