《2025年名校课堂九年级物理全一册沪粤版》

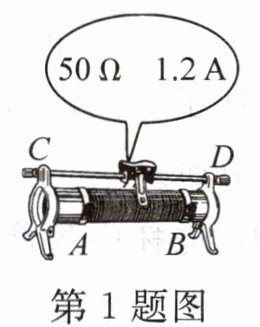

1. 电阻值固定不变的电阻器称为定值电阻，其电路符号是一。如图，电阻值可以调节的是滑动变阻器，其通过改变接入电路中电阻丝的长度来改变电阻值，在电路图中的符号是一。“50Ω”表示该滑动变阻器接入电路的最大阻值为50Ω，“1.2A”表示该滑动变阻器允许通过的最大电流为1.2A。

答案： 1.定值电阻 一 长度 一 该滑动变阻器接入电路的最大阻值为50Ω 该滑动变阻器允许通过的最大电流为1.2A

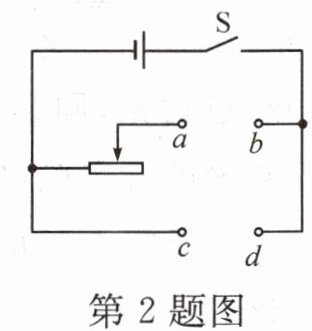

2. 小明自制了一盏可调节亮度的台灯，其设计的电路如图所示，粗心的小明忘记把灯泡画上去，你认为灯泡应画在图中a、b(填“a、b”或“c、d”)之间；连好电路后，若要使灯泡变暗，应将滑动变阻器的滑片向右移动。

答案： 2.a、b 右

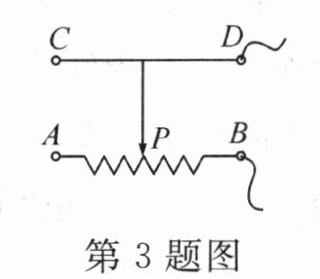

3. 在“用滑动变阻器改变电路中的电流”实验中，滑动变阻器连入电路的情况如图所示。
(1)连入电路的有效电阻是BP(填“AP”“BP”或“AB”)。
(2)当滑片P向左移动时，滑动变阻器连入电路中的电阻变大(填“变大”“变小”或“不变”)。
(3)如果将接线柱C、D或A、B接入电路中，无论怎样移动滑片P，电路中的电阻都不变。

答案： 3.
(1)BP
(2)变大
(3)C、D A、B

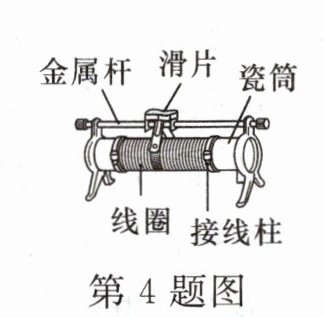

4. 如图所示是实验室常用的一种滑动变阻器。关于该滑动变阻器的构造，下列说法正确的是(B)


A.金属杆是绝缘体，瓷筒是导体
B.线圈是用电阻较大的合金线制成
C.滑片与线圈之间是绝缘的
D.制成线圈的合金线所有表面都是绝缘的

答案： 4.B

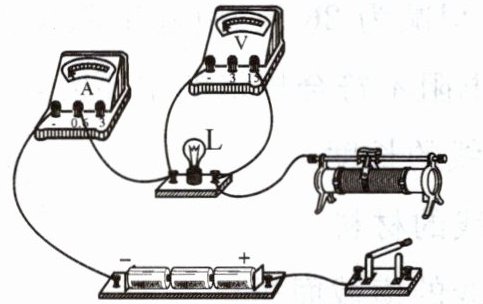

5. 小明到实验室练习用滑动变阻器调节小灯泡的亮度，如图是小明还没有完成的电路设计。

(1)请用笔画线代替导线将实物图连接完整，要求：滑动变阻器的滑片向右移动时灯变暗。(导线不允许交叉)
(2)闭合开关前应将滑动变阻器的滑片移至最右端(填“最左端”或“最右端”)。
(3)实验时发现，无论怎样移动滑片，灯泡的亮度都不变，且电流表的示数始终很小，则最有可能的原因是滑动变阻器接入电路的是下面两个接线柱。

答案：
5.

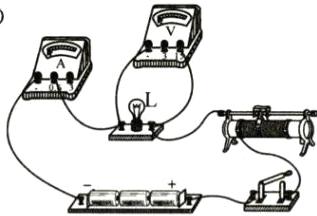

(1)
(2)最右端
(3)滑动变阻器接入电路的是下面两个接线柱

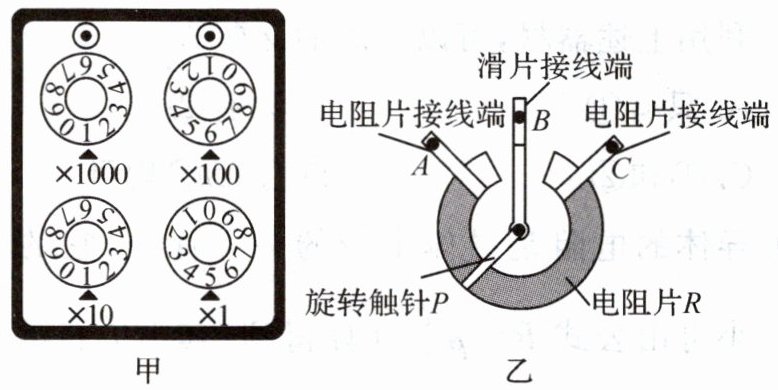

6. (1)如图甲所示，电阻箱的示数为1615Ω，该电阻箱能接入电路中的最大阻值为9999Ω。
(2)如图乙所示是旋转式变阻器的结构图，A、B、C为它的三个接线柱，P为旋转触针。将它接入电路中调节灯泡的亮度，若B、C接线柱连入电路中，则逆时针旋转时灯泡的亮度将变亮。

答案： 6.
(1)1615 9999
(2)变亮
