《2025年名校课堂九年级物理全一册沪粤版》

1. (2024·达州)如图所示是某品牌电热毯内部电路简化图，该电热毯具有高温、低温两挡加热功能，下列说法正确的是(C)


A.只闭合开关 $ S_1 $ 时，电路处于高温挡
B.只闭合开关 $ S_2 $ 时，电路处于低温挡
C.同时闭合开关 $ S_1 $、$ S_2 $ 时，电路处于高温挡
D.同时闭合开关 $ S_1 $、$ S_2 $ 时，电路处于低温挡

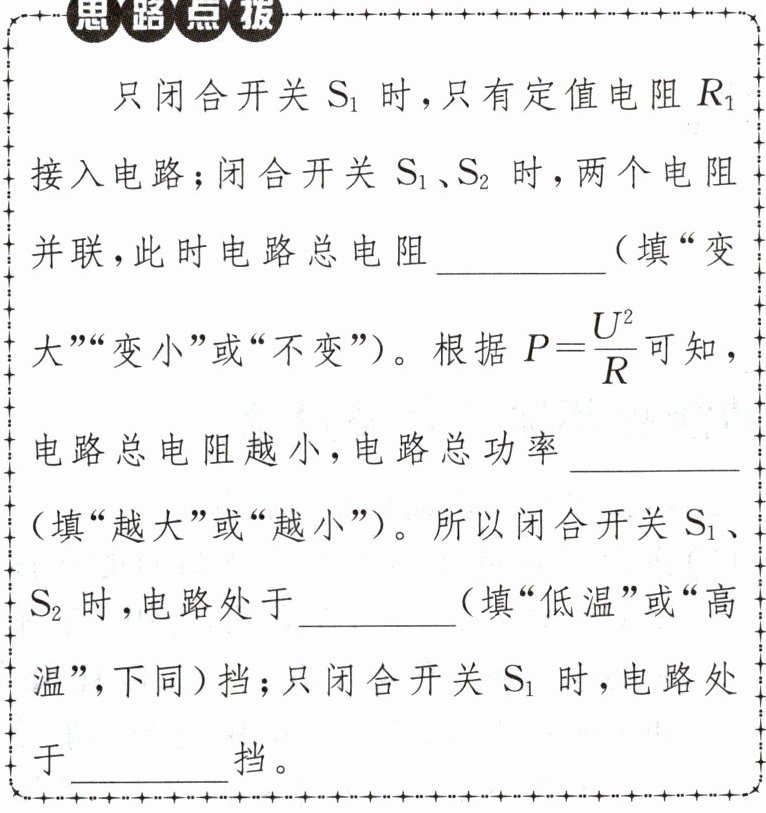

答案： C　思路点拨:变小　越大　高温　低温　【变式】　$S_1$　保温

【变式】

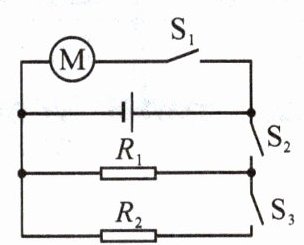

(2023·广西)如图是简易榨汁杯的电路原理图，工作时有榨汁、加热、保温三挡。当只闭合开关$S_1$时，榨汁杯处于榨汁挡；只闭合开关 $ S_2 $ 时，榨汁杯处于保温挡

答案： $S_1$；保温

2. (2023·绥化)如图是某电加热器的工作电路图，电加热器有“高温”和“低温”两挡，其中 $ R_1 = 44 \Omega $，$ R_2 = 176 \Omega $。当开关 $ S_1 $ 闭合，$ S_2 $闭合时是高温挡。该电加热器低温挡正常工作 $ 5 \min $ 产生的热量是$6.6×10^4$J。

答案： 闭合　$6.6×10^4$

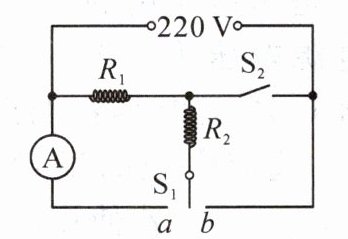

3. 小明家买了一个电烤箱，有低温、中温、高温三个挡位的发热功率，如图所示是其内部简化电路图，开关 $ S_1 $ 可分别与触点 $ a $、$ b $ 接触。电热丝 $ R_1 $ 的阻值为 $ 48.4 \Omega $，电热丝 $ R_2 $ 的阻值为 $ 96.8 \Omega $，电源电压保持不变。

(1) 当开关 $ S_1 $ 置于 $ b $、$ S_2 $ 断开时，$ R_1 $ 与 $ R_2 $串联，此时连入电路的总阻值最大(填“最大”或“最小”)，根据电功率的公式 $ P = \frac{U^2}{R} $ 可知，此时电功率最小(填“最大”或“最小”)，为低温挡。
(2) 当开关 $ S_1 $ 置于 $ a $、$ S_2 $ 闭合时，$ R_1 $ 与 $ R_2 $并联，此时为高温挡。
(3) 当开关 $ S_1 $ 置于 $ b $、$ S_2 $ 闭合时，电路为 $ R_1 $ 的简单电路，此时为中温挡。

答案：
(1)串　最大　最小　低　
(2)并　高　
(3)中

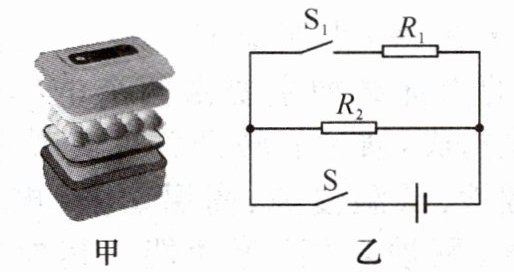

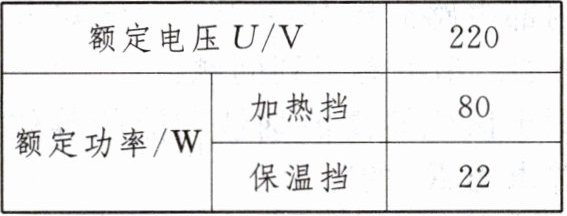

4. (2024·深圳)图甲是某款鸡蛋孵化器，底部装有加热器。通电后，加热器对水加热，水向上方鸡蛋传递热量，提供孵化所需能量。孵化器简化电路如图乙，$ R_1 $、$ R_2 $ 都是发热电阻，孵化器相关参数如表所示。
(1) 孵化器在保温挡正常工作时，通过 $ R_2 $ 的电流是多少？
(2) $ R_2 $ 的阻值是多少？
(3) 孵化器在加热挡正常工作 $ 5 \min $ 消耗的电能是多少？芳芳同学算出水在这段时间吸收热量 $ 2.16 × 10^4 J $，则孵化器对水加热的效率是多少？

答案： 解:
(1)由图乙可知，当$R_2$单独工作时是保温挡，
　由$P=UI$可得此时通过$R_2$的电流：
　$I_2=\frac{P_{保温}}{U}=\frac{22W}{220V}=0.1A$
(2)$R_2$的阻值：$R_2=\frac{U}{I_2}=\frac{220V}{0.1A}=2200\Omega$
(3)加热挡正常工作5min消耗电能：
　$W=P_{加热}t=80W×5×60s=2.4×10^4J$
　则孵化器对水加热的效率：
　$\eta=\frac{Q_{吸}}{W}=\frac{2.16×10^4J}{2.4×10^4J}=90\%$
